主要な入力端子を網羅。マルチメーター対応端子も備えたマニア向け基板

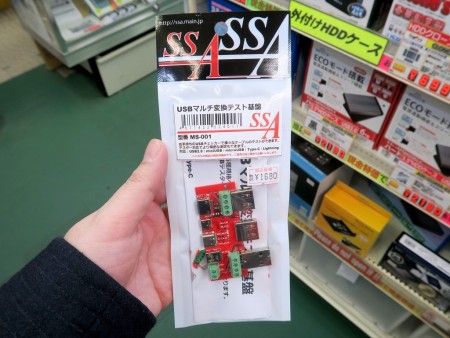

ケーブルにフォーカスしたテストが電源レス（端末は必要）で行える、マルチ変換対応のテスト基板が発売。見た目にも内容的にも、玄人向けなアイテムだ

今やすっかり定番アイテムになった、USB電流・電圧チェッカーを組み合わせてケーブル品質をチェックできるテスト用基板。USBチェッカーはUSB機器間を中継して簡易的に電流・電圧を測定、ケーブルやポート出力などをチェックするアイテムだが、この基板を使うことでケーブルにフォーカスした多様なテストが行える。

基板の両端には、各種入力端子とUSBチェッカーを接続するUSB出力端子を搭載。USBチェッカー以外には、スマートフォンなどの端末とケーブルがあればテスト可能なため、モバイルバッテリーやAC充電器などの電源は不要だ。

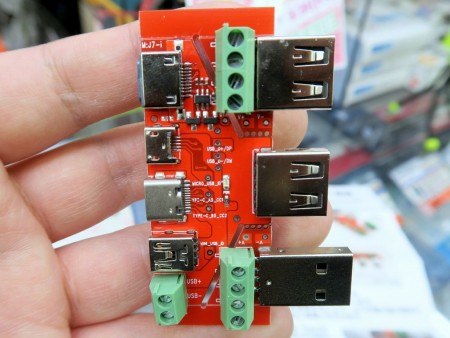

USBチェッカーを接続するUSB出力に加え、豊富なケーブルに対応する入力端子を装備。なお、テスト基板の性質上、入力端子の複数同時利用には対応していない

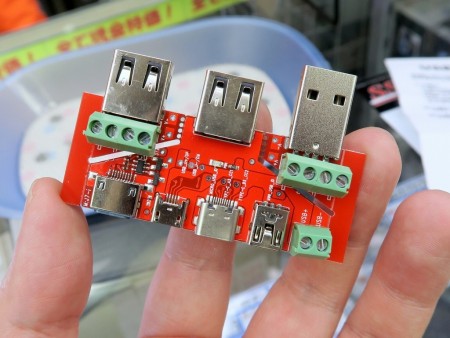

基板上には、通電確認用のLEDやテスター対応の端子が実装されている

テストしたケーブルを接続する入力端子は、Lightning/microUSB/USB2.0 Type-C/miniUSB/ネジ式ターミナル（V+/V-）を搭載。端末とケーブルを接続した際に点灯する、通電確認用のLEDも実装されている。

また、基板上にはマルチメーター対応の端子も備え、USBチェッカーより正確な値の測定や結線の確認ができる。ケーブル結線などをテストする時のために、切り離せる4pinネジ式ターミナル（オス/メス）も独立基板で用意。microUSB/miniUSB/Type-Cは独立したホスト端子を持っているため、ケーブル・コネクタのホスト機能の有無を調べることも可能だ。

ショップによれば、「ケーブルを自作する人にオススメ」とのこと。

出力端子左右は独立基板になっており、切り離しが可能。ケーブル結線のテストなどに利用する

文： エルミタージュ秋葉原編集部 絵踏 一
テクノハウス東映： https://www.gdm.or.jp/shop/tech-toei/
