キャプチャユニットやサブモニターに出力できるスプリッター

アーケード基板における標準的なハーネスであるJAMMA規格に対応した、映像・音声分岐のスプリッター「NAC SPLITFIRE」がKVC lab.に入荷している。販売価格は税込14,800円。

JAMMA基板と筐体・コントロールボックスの間を中継し、映像出力と音声出力を無遅延で分岐させるスプリッター。キャプチャユニットやディスプレイ、スピーカーなどに分岐させた信号を出力、キャプチャやサブモニター、対戦筐体などの環境を手軽に構築できる。

基板出力から無遅延で信号を引っ張り出せるため、コントロールボックスなど映像出力に比べて安定した画像分岐が可能。ショップによれば「安価な中華のコピー品と異なり、安定性と堅実さで（ニッチながら）世界的に人気が高いスプリッター」という。

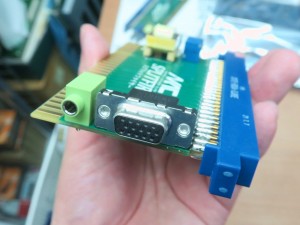

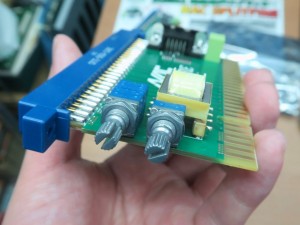

映像出力はD-Sub 15pin、音声出力は3.5mmミニジャックを搭載。反対側には補正用（映像・音声ボリューム）のダイヤルを備えている。JAMMAコネクタ部分には信頼性に定評のあるヒロセコネクタ（CR7E-56DA-3.96E）を採用。逆刺し防止のヒロセG-Pinも付属する。

文： 編集部 絵踏 一
