1枚の基板で工作を完結可能なArduino Uno互換マイコンボード

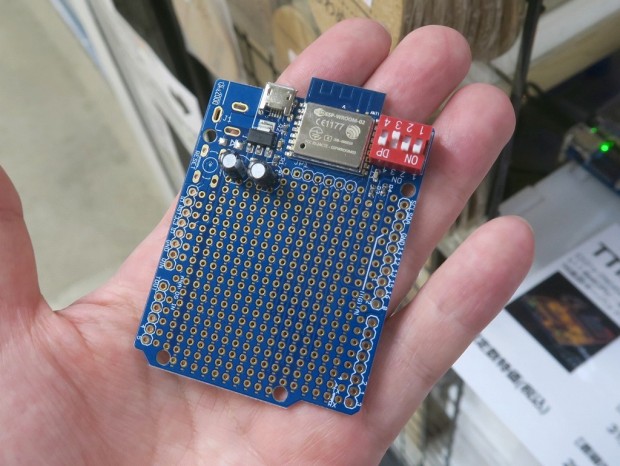

必要最小限の部品とWi-Fiモジュールを搭載したマイコンボード「Universal ESPduino 半完成キット」がShigezoneで販売されている。みんなのラボが手がける製品で、価格は税込2,750円。

Arduinoの必要部品とWi-Fiモジュールのみを実装し、空きスペースをユニバーサル基板にしたArduino Uno互換のマイコンボード。Wi-Fiモジュールの「ESP8266(ESP-WROOM-02)」やmicroUSB端子、3.3V電源レギュレータ、ブートセレクト用DIPスイッチ、リセットスイッチなどは実装済みながら、ピンヘッダやピンソケット、タクトスイッチをはんだ付けする必要がある“半完成キット”になっている。

空きスペースがユニバーサル基板になっていることで、2階建てのかさばる実装を避けて1枚の基板で完結させるなどの工作が可能。また、DIPスイッチ切り替えにより、起動時にUARTブートローダ、内蔵FLASH起動、SDIOモードを選ぶことができる。

Arduinoの必要部品とユニバーサル基板を合体させた、同コンセプト（Wi-Fiは非搭載）のArduino Uno互換自作キット「Universalno キット」（税込1,980円）も入荷。Arduino書込機の「ハイパワーUSB Serial変換基板」（税込660円）と合わせて販売されている。

文： 編集部 絵踏 一
Shigezone： https://www.gdm.or.jp/shop/2020/0712/355326
