RGB 21pinの信号をVGA+3.5mmジャックで出力、SCARTには非対応

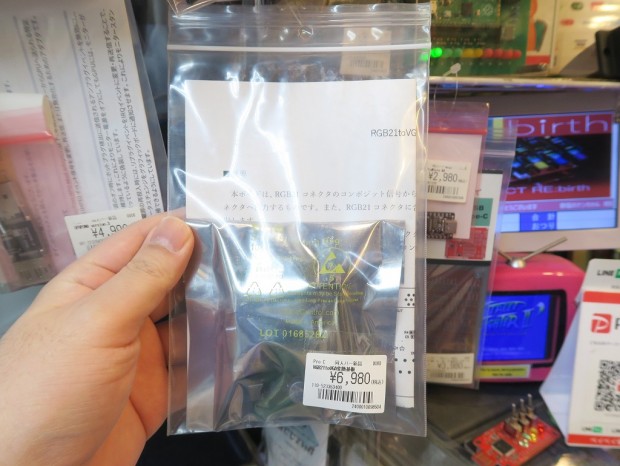

RGB 21pinコネクタをVGAに変換できる「RGB21toVGA変換基板」が家電のケンちゃんに入荷。技術系サークル「Project C」による同人ハードウェアで、税込6,980円で販売されている。また、KVC lab.ではアクリルケース付きモデルを税込7,500円で販売中。

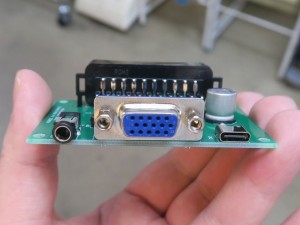

RGB 21pinのコンポジット信号から同期信号を分離、RGB+複合同期信号としてVGA（D-Sub 15pin）コネクタから映像出力できる変換基板。RGB 21pinに含まれる音声信号は3.5mmステレオジャックから出力される。

レトロゲーム機などRGB 21pinの機器をVGAのディスプレイに接続できる基板で、15KHz入力はそのまま15KHzで出力される仕様。ただしディスプレイ側が15KHzに対応しない場合は、別途アップコンバーターなどが必要となる。

なお、主に欧米で普及しているSCARTとは互換性がなく、日本仕様のRGB 21pinにのみ対応する点に注意。

そのほか、電源はRGB 21pin側から供給されるものの、必要に応じてUSB Type-Cコネクタから5Vを供給することも可能。また、同期信号の電圧を基板上のスイッチで切り替えることができる。

文： 編集部 絵踏 一
