電流・電圧・電力のリアルタイム計測と積算表示、プロトコル推測などが可能

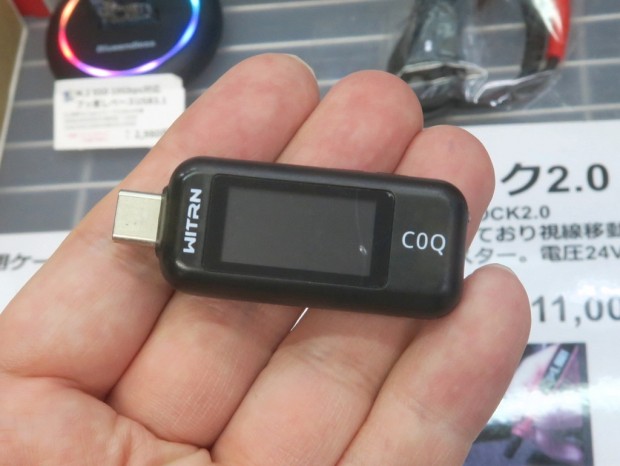

USB Type-C機器の電流・電圧その他の情報を計測できる、WITRNブランドの電圧電流計「C0Q」がShigezoneに入荷。税込4,400円で販売されている。

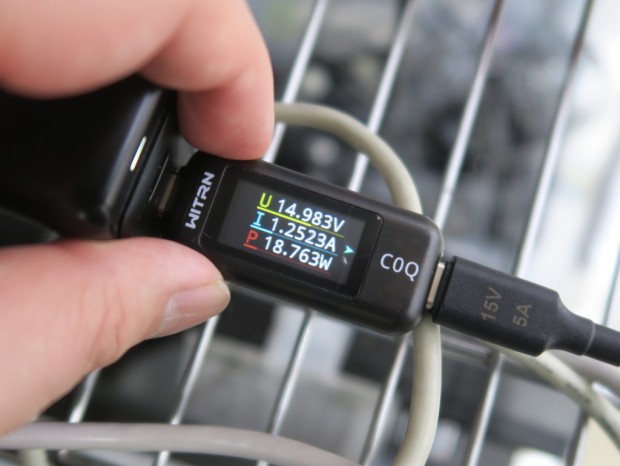

USB Type-C接続の電源とType-C機器との間に接続し、電流・電圧などの情報を計測できる簡易チェッカー。電流・電圧・電力およびその積算値をリアルタイムに表示する。

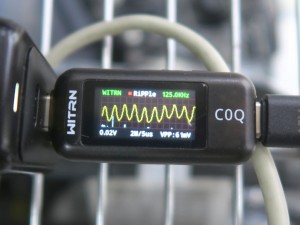

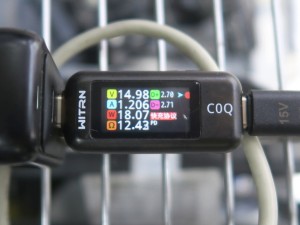

データ線（D+/D-）の電圧も計測するほか、リップル状態が表示できるなどユニークな仕様が特徴。ショップによれば「リップルを表示できる簡易チェッカーは極めて珍しい」とのこと。また、USB PDチップは非搭載のため、PDプロトコルの検出は電圧値からの推測表示になっている。

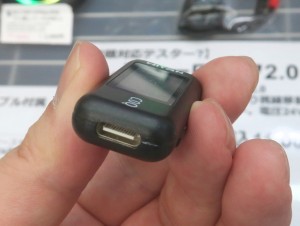

そのほか、Type-Cの24pin信号パススルーに対応しており、DP AltモードやUSB PD 3.1、USB4、Thunderbolt 4の信号通過が可能（耐圧は最大28V）。

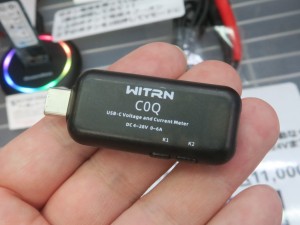

主な仕様は、測定電圧DC3.3～28V、電圧分解能0.0001V、測定電流6A（ピーク時10A）、電流分解能0.0001A（双方向）、容量記録は0～99999Ah/Wh。

文： 編集部 絵踏 一
