PCIe3.0カードを最大5枚搭載できるIntel Q170マザーボード、ADLINK「IMB-M43」

2016.01.27 17:42 更新

2016.01.27 配信

Skylake

ADLINK Technology Inc.（本社：台湾）は2016年1月27日、PCI-Expressスロット数を重視した産業向けLGA1151マザーボード「IMB-M43」を発表した。

拡張カードを多数実装する産業向けPCに最適

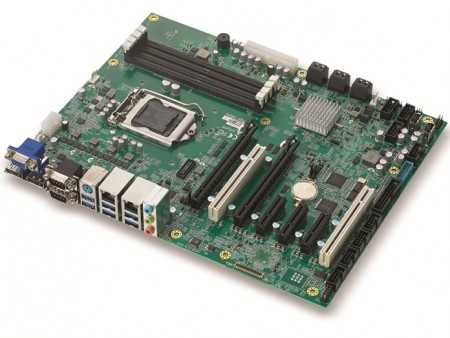

IMB-M43
http://www.adlinktech.com/news/news_detail.php?file=Products/ADLINK-Debuts-6th-Gen-Intel-Core-Processor-Based-Industrial-ATX-Motherboard-Maximizes-PCIe-Connectivity.htm
http://www.adlinktech.com/PD/web/PD_detail.php?cKind=&pid=1600&seq=&id=&sid=&source=&utm_source=&category=Industrial-Motherboards-&-SBC_ATX

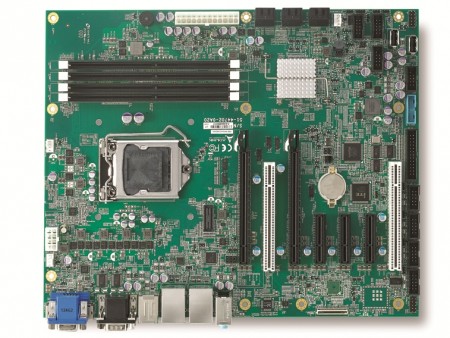

PCI-Expressスロット数を重視したという、産業向けLGA1151マザーボード「IMB-M43」がADLINKからリリースされた。フォームファクタはATXで、チップセットはIntel Q170を採用する。

拡張スロットは、PCI-Express3.0（x16）×1、PCI-Express3.0（x4 / x16形状）×1、PCI-Express3.0（x4）×3、PCI×2で、5本のPCI-Express3.0スロットはすべて同時使用が可能。これまでのメインストリーム向けプラットフォームでは難しかった、ハイエンドグラフィックスカードとキャプチャカードやI/Oカードとの混在環境を構築できる。

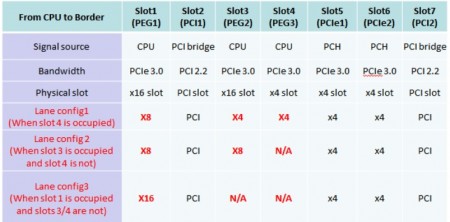

CPUとチップセットのPCI-Express3.0レーンをうまく振り分けることで、5枚の拡張カードを同時に使用できる

またUSBに安定した電力を供給する「Enhanced USB Compatibility」、15μ厚の金メッキピンを採用する「Durable Connector」、電磁ノイズの影響を最小限に抑える「Rugged EMI Design」を導入することで、高い耐久性を実現した。

主なスペックは、メモリスロットがDDR4-2133MHz×4（最大64GB）、ストレージはSATA3.0（6Gbps）×6。ディスプレイ出力はDisplayPort×2、D-Sub×1の3系統で、トリプルディスプレイをサポートする。

SPEC
ソケット：LGA1151
チップセット：Intel Q170
フォームファクタ：ATX
メモリスロット：DDR4-2133MHz×4
拡張スロット：PCI-Express3.0（x16）×1、PCI-Express3.0（x4 / x16形状）×1、PCI-Express3.0（x4）×3、PCI×2
ストレージ：SATA3.0（6Gbps）×6
LAN：ギガビットLAN×2（Intel i219-LM / i211-AT）
サウンド：HDオーディオ（Realtek ALC262）

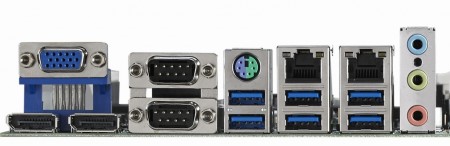

インターフェイス：USB3.0×6、ギガビットLAN×2、COMポート×2、PS/2×1、オーディオ端子×3、DisplayPort×2、D-Sub×1

文： GDM編集部池西樹
ADLINK Technology Inc.： http://www.adlinktech.com/
