PIOケースや組み込み用途に向けた、ライトアングルのPCIeスロット搭載

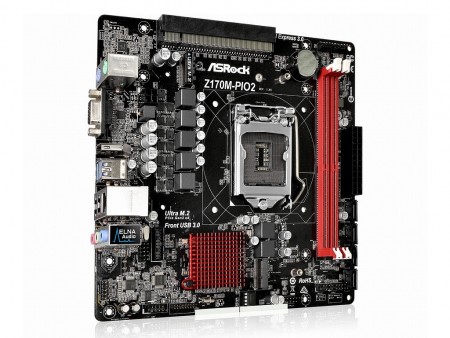

通常のレイアウトとは異なる、マザーボードトップにPCI-Express3.0（x16）スロットを備えたMicroATXマザーボード「Z170M-PIO2」がASRockからリリース。拡張カードをライトアングル（横向き）で接続可能なスロットで、ディスプレイ一体型ケース（PIOケース）や組み込み向け環境にグラフィックスカードを搭載する際に使用する。

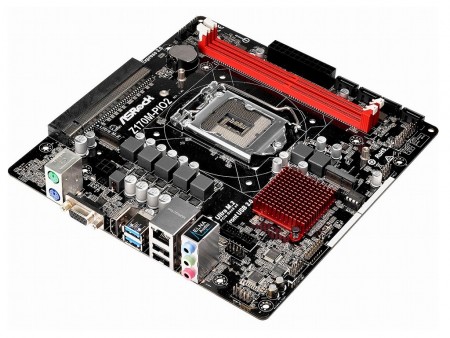

チップセットはIntel Z170を搭載。メモリスロットは最大3,466MHz（OC）動作に対応するDDR4×2、ストレージはUltra M.2スロット（32Gbps）×1とSATA3.0（6Gbps）×4を実装する。拡張スロットはライトアングルのPCI-Express3.0スロットに加えて、Wi-Fi+Bluetoothモジュール用のM.2スロット（key E 2230）を備える。

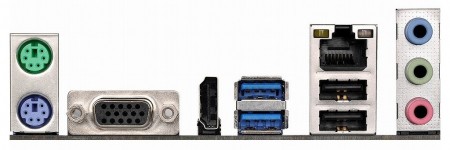

グラフィックス出力は、HDMI×1とD-Sub×1を装備。その他インターフェイスは、ギガビットLAN×1、USB3.0×2、USB2.0×2、PS/2×2、音声入出力を搭載している。

文： GDM編集部 絵踏 一
ASRock Incorporation： http://www.asrock.com/
