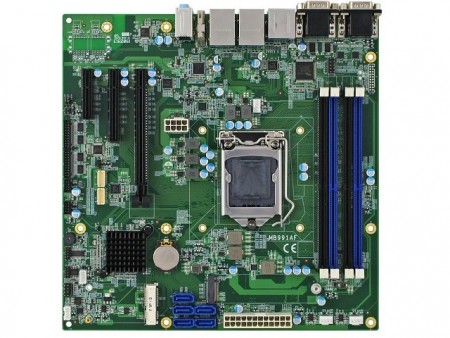

拡張性に優れる組み込み向けMicroATXマザーボード

Intel C236チップを採用する、組み込み向けMicroATXマザーボード。CPUはKaby LakeおよびSkylake世代のCore/Xeon E3シリーズに対応する。

計8ポート（リア×4/ピンヘッダ×4）のCOMポートや、IntelチップによるデュアルギガビットLAN、HDMI×2、LVDS×1の3系統のディスプレイ出力など豊富なインターフェイスを搭載。医療機器や産業機器、ATM、キオスク、ゲーム機など、幅広いアプリケーションで使用できる。

主なスペックは、メモリスロットがDDR4×4（CPU次第でECCに対応）、ストレージはSATA3.0（6Gbps）、M.2×1、mSATA×1、拡張スロットはPCI-Express3.0（x16）×1、PCI-Express3.0（x8）×1、PCI-Express3.0（x4）×1、miniPCI-Express×1を備える。

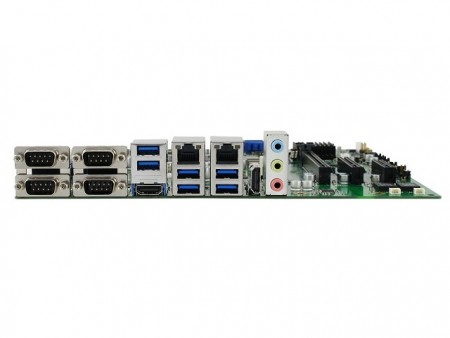

バックパネルインターフェイスは、USB3.0×4、COMポート×4、オーディオ端子×3、HDMI×2、ギガビットLAN×2。なおバリエーションモデルとして、Intel Q170チップ採用モデルも用意される。

• ソケット：LGA1151
• チップセット：Intel C236
• フォームファクタ：MicroATX
• メモリスロット：DDR4×4（CPU次第でECCに対応）
• 拡張スロット：PCI-Express3.0（x16）×1、PCI-Express3.0（x8）×1、PCI-Express3.0（x4）×1、miniPCI-Express×1
• ストレージ：SATA3.0（6Gbps）、M.2×1、mSATA×1
• LAN：ギガビットLAN×2（Intel I219LM/I211AT）
• サウンド：HDオーディオ（Realtek ALC662）
• インターフェイス：USB3.0×4、COMポート×4、オーディオ端子×3、HDMI×2、ギガビットLAN×2
• サイズ：244×244mm

文： エルミタージュ秋葉原編集部 池西 樹
iBASE Technology Inc.： http://www.ibase.com.tw/
