USBまたは9V電池駆動。モード切り替えボタンとインジケータを実装したシンプル基板

「MS-005」は、テスト信号を出力してD-Sub接続の液晶ディスプレイの品質を確認できるシグナルパターンテスター。解像度・表示パターンは15種類、電源はUSB給電もしくは9V電池から選択できる。

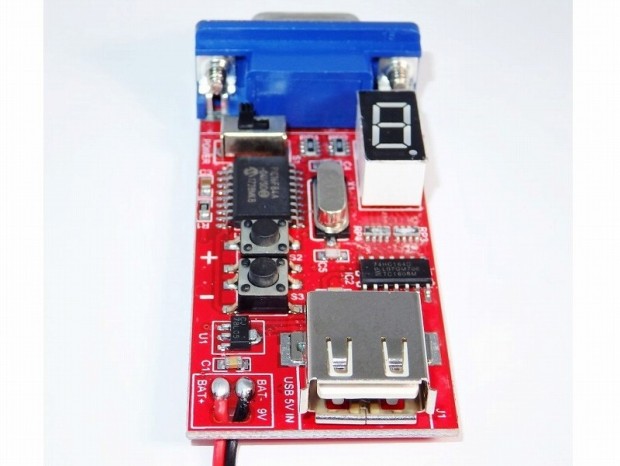

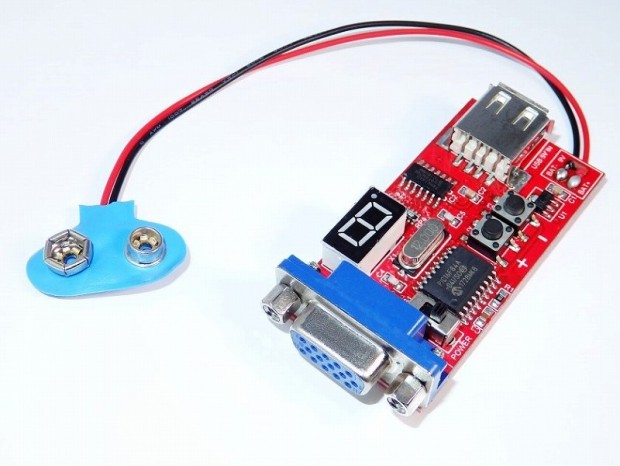

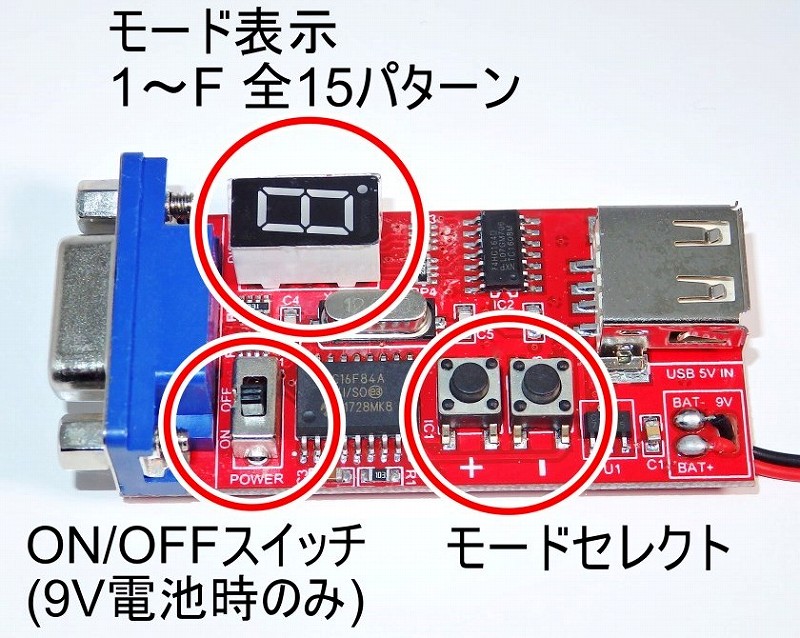

基板上には、解像度・表示パターンを切り替えるモードセレクトボタンとモード表示用のLEDインジケータに加え、9V電池駆動時に使用するON/OFFスイッチとスナップ端子を実装している。

なお、解像度と表示パターンは「1：640×480 60Hz 白」「2：640×480 75Hz 白」「3：800×600 75Hz 白」「4：800×600 75Hz 赤」「5：800×600 75Hz 緑」「6：800×600 75Hz 青」「7：800×600 75Hz カラーパターン」「8：640×480 60Hz 白黒格子」「9：800×600 75Hz 白黒ボーダー点滅1」「A：800×600 75Hz 白黒ボーダー点滅2」「B：1024×768 75Hz 白」「C：HV8-1 48Hz 白」「D：HV8-2 77Hz 白」「E：HV8-4 107Hz アウトライン 青」「F：HV8-8 165Hz アウトライン 赤」に対応。LEDインジケータには、「1～9」までの数字と「A～F」までのアルファベットで、現在のモードが表示される。
