エルミタ的速攻撮って出しレビュー Vol.247
2013.07.15 更新
文：GDM編集部 池西 樹
続いて、クーラーを取り外した基板側をチェックしていこう。「GV-R779OC-2GD」は、同社の品質基準「Ultra Durable 2」に準拠。電源回路には、フェライトコアチョークや低電圧RDS(on)MOSFETなど、効率が高く発熱の低いコンポーネントを贅沢に搭載する。さらに液漏れの心配のない固体コンデンサのみを採用することで、長期使用での耐久性にも配慮した。
 |
|

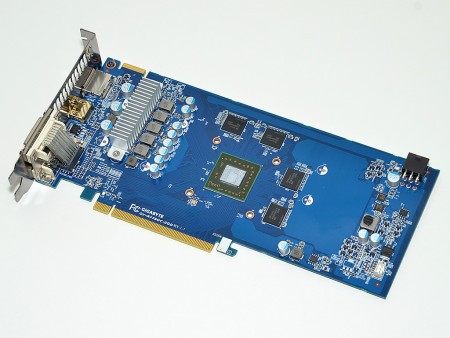

| オリジナルのロング基板採用により、余裕を持って配置された各コンポーネント | |
 |
 |
| 電源回路はおそらく4+1フェーズ構成。MOSFETにはヒートシンクが搭載され、ファンの風を使い効率よく冷却する | ヒートシンクは都合2本のネジで基板に固定。接触部には熱伝導シートが貼り付けられていた |
 |
 |
| MOSFETは1フェーズあたり2基搭載。チョークコイルは耐久性と省電力性に優れるフェライトコアチョークを採用する | |
 |
 |
| 基板上のコンデンサは、すべて液漏れの心配がない固体コンデンサを採用。耐久性にも優れ、長期間負荷がかかる環境でも安心して使用できる | GPUは「Bonaire」コアを採用したRadeon HD 7790を搭載する |
 |
 |
| メモリは、容量2Gbit（256MB）、動作電圧1.5V、動作クロック6.0GHzのSK hynix「H5GQ2H24AFR-R0C」を表裏4枚ずつ、計8枚実装 | |
 |
 |
| 電圧レギュレータはOn Semiconductor「NCP81022」 | 電源コネクタは6pin×1。コネクタは横配置のため、グラフィックスカードを搭載できるスペースがあれば問題なく利用できる |
 |
 |
| HDMIとDisplayPort端子にはシールド加工済み | CrossFireコネクタも実装され、2-WayまでのCrossFire Xに対応する |
 |
ファンコネクタは3pinタイプ。GPU温度によって回転数は自動制御される |
