「HFrame mini」外観チェック

アルミニウムパネル8枚で構成されたボディ構造

ATX対応の兄貴分、「H-Frame」は合計11枚に対し、「HFrame mini」では合計8枚のアルミニウムパネルで構成。これにシャフトが貫通することで立体を作り上げている。基本的な構造は「H-Frame」に準ずるものの、細部を確認すると、両サイドパネルの固定には長さ20mmのスタンドオフが使われていた。

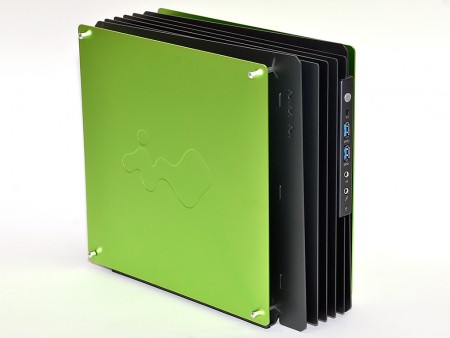

合計8枚のアルミニウムパネルをシャフトで固定した集合体の「HFrame mini」。4本のシャフトでアルミニウムパネルを固定し、末端はネジ留めされたスタンドオフが使用されていた

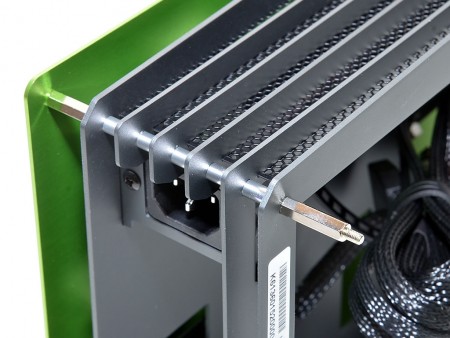

リア下部にある小さな開口部は、LowProfile対応の拡張スロット	スタンドオフは実測20mm。両端にネジの溝が刻まれており、取り外すことができた

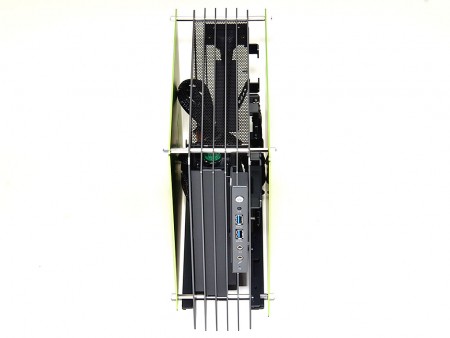

「HFrame mini」の構造が最もよく分かる正面真上から眺めてみる。4本のシャフトが合計6枚のアルミニウムパネルを貫通し、両サイドパネルはスタンドオフで固定。機能だけでなく、類のないデザイン性も大きな特徴

構成部材のサイズ計測

「HFrame mini」の構造をさらに把握すべく、使用されているアルミニウムパネル厚およびシャフト径、さらに各々の配置間隔を計測してみよう。

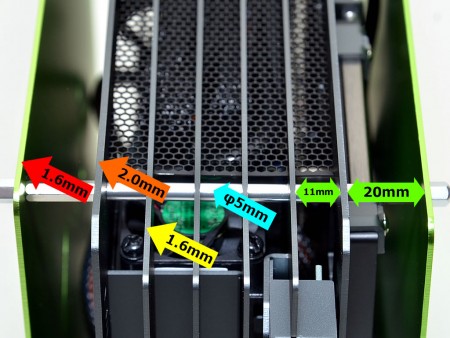

アルミニウムパネル厚やシャフト径、各々の間隔等をノギスで計測 ※数字は実測値

ライムグリーンに塗装された両サイドパネルと内部4枚のアルミニウムパネルは実測1.6mm。シャーシ部にあたる外から2番目のアルミニウムパネルは実測2.0mm。パネル間隔は約11mmで、サイドパネルとは約20mmのスペースがあった。またシャフト径はφ5mmで頑丈なボディを作り上げている。

シンプルなフロントフェイス

通常フロントフェイスは、PCケースの顔だけあって、デザイナーの手腕が発揮される箇所。しかし「HFrame mini」は、アルミニウム板の集合体だ。そこには構造上、既存のフロントパネルと呼べるものはない。かろうじてPOWERスイッチやアクセスポートが存在することで、フロント面である事を意識させてくれるのみだ。

外観をよく観察すると、サイドパネル以外にもトップからフロントフェイスにかけて、カットの違うパネルが2枚挟み込まれている。”ツライチ”ではないデザインこそ、フロントフェイス側である主張。側面にはIn Winのロゴもさりげなくあしらわれている

フロントアクセスポート

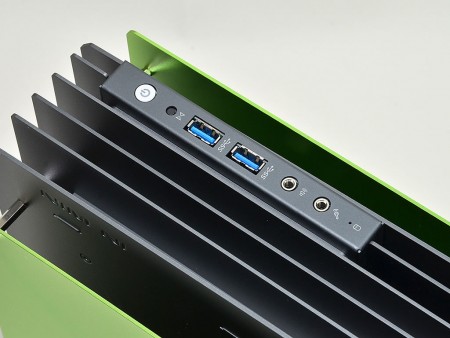

フロント上部にはフロントアクセスポートが縦にレイアウト。上から順にPOWERスイッチ、RESETスイッチ、USB3.0ポート×2、ヘッドフォン×1、マイク×1が並ぶ。なお最下段にあるのは、HDDアクセスLEDだ。

実用的なフロントアクセスポートは、アルミニウムパネル3枚幅に固定されている
