「HFrame mini」に実際に組み込みを行ってみる

細部総点検の後は、「HFrame mini」を使って実際にMini-ITXマシンを作り、組み込み時に気付いたことや、搭載方法などのポイントを解説していく。カテゴリ的には「スリム型Mini-ITXケース」となるため、一般的なブック型スタイル同様、拡張性に関しては大きな期待はできない。つまり、組み込みに工程は決して複雑ではなく、OSやアプリケーションソフトのセットアップよりも、短時間に作業が完了するはずだ。

まずはマザーボードをマウントする

何はともあれ、まずはマザーボードをマウントしてみよう。搭載方法については一般的なPCケースとなんら変わりは無い。ただしひとつだけ注意しておきたいのは、「HFrame mini」は170×170mmのMini-ITXマザーボードを搭載すると、基板四方に実用的な空きスペースはほぼ無い点。開口部ギッチリ収まる事になるため、CPUクーラーやメモリは予めセットしておくことをオススメする。

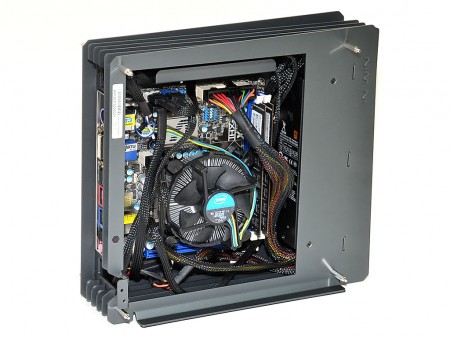

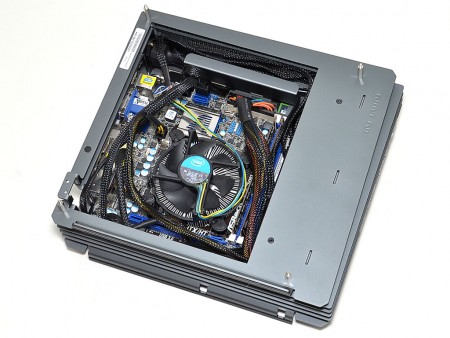

マザーボード搭載スペースはかなりギッチリとした印象。開口部が狭いのは、前面（画像右）に電源ユニットがマウントされているため。なおマザーボードのネジ留め用に先端がマグネットタイプのドライバーがあると便利

SSD×2台と薄型光学ドライブをマウントする

「HFrame mini」のストレージ搭載能力をおさらいすると、2.5インチSSD×2台、薄型光学ドライブ×1台の合計3台がこのモデルの最大搭載数だ。たとえばシステム側に128GB、データ側に512GBの2台構成にすれば、平均的なユーザーなら不足を感じる事はないだろう。データ側に大容量タイプの外付けHDDを接続する手もある。また、同一容量のSSDを2台用意し、RAID構成にしても面白い。

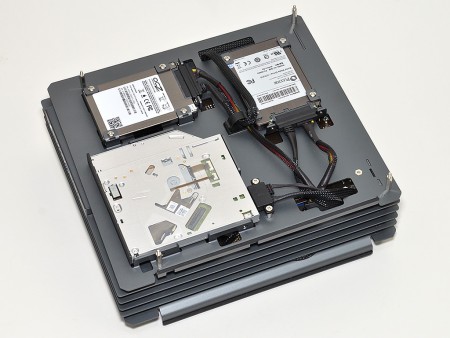

2.5インチSSDと薄型光学ドライブをフル装備させるとご覧の通り。予めコネクタが固定され、ケーブルの配線も完了していることから、収まりは非常にいい
各々のスペースにドライブをセットし、付属のネジで固定するだけの簡単設計。自作ライトユーザーでも問題なく組み込む事ができる点も「HFrame mini」の特徴と言えるかもしれない
ストレージ格納スペースをマザーボード搭載エリアとアルミニウムパネル1枚で切り分けた点が、設計上最大のポイントだ

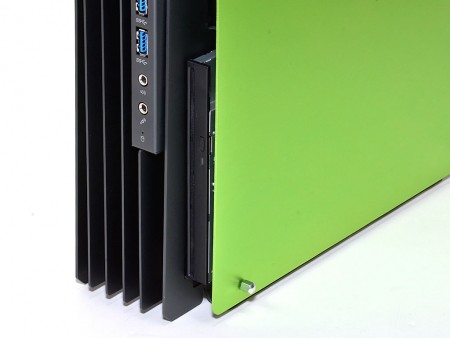

薄型光学ドライブはフロント右下部にレイアウトされる。ベゼル部分が右サイドパネルとツライチになるため、ディスクローディング方式は特に選ばない
