エルミタ的速攻撮って出しレビュー Vol.251
2013.07.27 更新
文：GDM編集部 池西 樹
搭載されるチップセットは、CPUのパフォーマンスチューニングに対応する最上位Intel Z87 Express。さらにPCI-Expressの帯域不足を補うため、PLX製スイッチチップ「PEX8747」を搭載する。
 |
 |
| チップセットには、ドクロのロゴがあしらわれたヒートシンクを搭載。サイズは実測で100×70mm（いずれも最長部） | ロゴ部分にはグリーンのLEDが内蔵され、起動時は発光するギミックを備える |
 |
 |
| チップセットはIntel Z87 Expressを搭載 | |
 |
 |
| こちらはスイッチチップ冷却用ヒートシンク。サイズは実測で67×23mm | PCI-Express3.0のレーン分割に対応したスイッチチップPLX「PEX8747」 |
 |
 |
| チップセットとスイッチチップのヒートシンクはヒートパイプで接続 | |
 |
 |
| 銅製のヒートパイプは、チップに直接接触するダイレクトタッチ方式を採用する | |
 |
 |
| ヒートシンクは、都合6本のネジで基板に固定されていた | LED発光用の電源は2pinコネクタを採用している |
メモリスロットは、デュアルチャネル対応のDDR3×4本で、最大32GBまで増設可能。メモリプロファイルはIntel XMPに対応し、オーバークロックメモリもプロファイルを読みこむだけで使用できる。
 |
|
| グリーンとブラックに色分けされたメモリスロット。CPU側からDDR3-4/DDR3-2/DDR3-3/DDR3-1の並び。ちなみに2枚実装の場合は、DDR3_4/DDR3_3もしくはDDR3_2/DDR3_1を使用する | |
 |
最上段のPCI-Express3.0（x16）スロットに近接しているため、下側はラッチレス仕様 |
 |
|

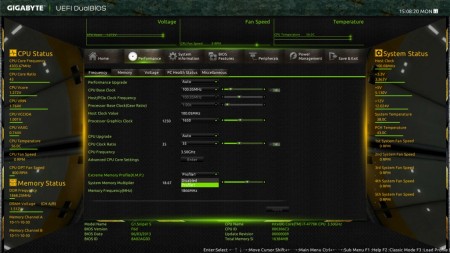

| XMPプロファイルの読み込みに対応するため、オーバークロックメモリも簡単に利用できる | |
