「NH-U14S」取り付け手順をチェック

冷却能力テストに向け、「NH-U14S」をマザーボードに固定してみよう。ここでは検証機材に合わせ、Intel LGA1150への搭載方法を紹介している。「NH-U14S」はリテンション設計には定評があり、組み込みは詳細なマニュアルが付属しているため、比較的ライトなユーザーでも作業に戸惑う事はないだろう。

まずは4本のシャフトが固定された「NM-IBP2 Backplate」をマザーボード背面から仮組みする。固定方向はマザーボード搭載のバックプレートにある3本のネジ突起部で判別できる
「NM-IBP2 Backplate」を取り付けたところ
プラスチック製「NM-IPS1 Spacers」4個を、シャフトに装着
「NM-IMB3 Mounting Bars」2枚をシャフトに装着する。ちなみにプレート2枚設置方向により、ヒートシンクの向きが90°変わる。エアフロー方向を決めた上で、マニュアルのイラストを参考に向きを合わせる
「NM-IMB3 Mounting Bars」を固定するため、「NM-ITS1 Thumbscrews」4個をねじ込む。ハンドスクリュータイプだが、駆動振動による緩みが出るため、プラスドライバーで確実に締め付けておこう

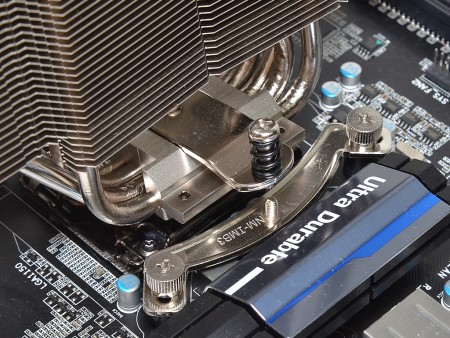

冷却ファンを外した「NH-U14S」のバネネジを「NM-IMB3 Mounting Bars」に固定。バネの反発力が強いため、両サイドのネジは徐々にテンションをかけていこう
	ネジは最後まで締め付けて問題ない。固定が完了したら、ぐらつきがないかを確認

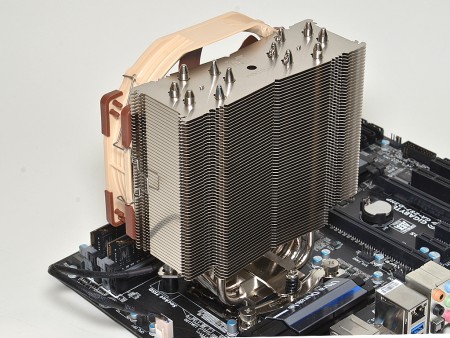

冷却ファンをヒートシンクに戻せば、「NH-U14S」の装着は完了。冷却ファンケーブルの接続を忘れずに

メモリスロットクリアランス

マザーボードへの固定が終わったところで、メモリスロットのクリアランスをチェックしてみよう。CPUソケットとメモリスロットの間隔が狭いLGA115x系では大型CPUクーラーを搭載する事で、全てのソケットにメモリが挿せない事がある。そこで「NH-U14S」は、隣接するメモリスロットにはみ出さないよう、ナローデザインヒートシンクを採用。実際に確認してみたところ、ギリギリで物理的干渉が回避されており、大型ヒートスプレッダ付メモリをスロットにフル搭載させる事ができそうだ。

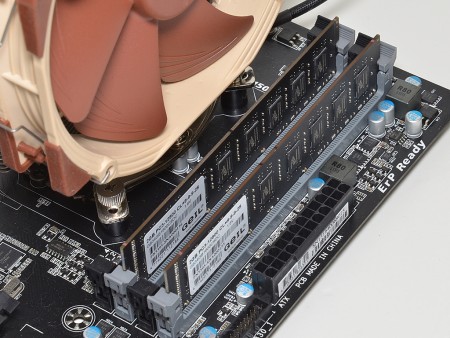

ヒートスプレッダ非搭載のメモリを挿してみたところ。メモリスロットのクリアランスはきちんと確保されているようだ

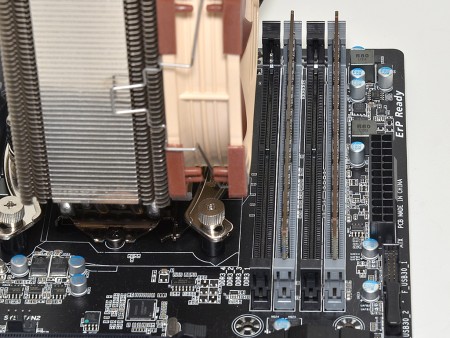

真横から見ると、最もCPUに近いメモリソケットを、冷却ファンがギリギリで回避できている事が分かる
