ポンプ一体型ウォーターブロックも可能な限りバラす

すでにクーラント液を抜き、1日放置で乾燥させた状態の「LIQTECH 120X」を、さらにバラバラにしていく。お次はポンプ一体型ウォーターブロック本体の番だ。

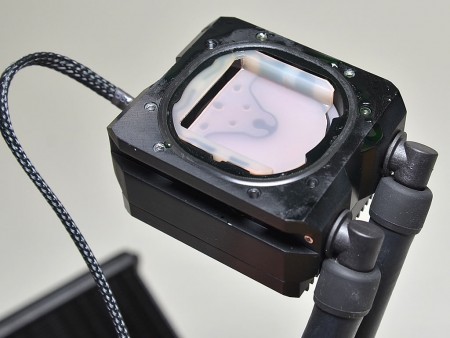

　銅製ベースプレートを取り外したポンプ一体型ウォーターブロックは、直径約45mmの開口部があり、内部にシリコンゴム製のパッキンが装着されている。まずはこれを剥がしてみよう。

	よくあるスマートフォン用シリコンカバーのような素材のパッキンを取り外す。受け側のプラスチック部品同様に成型されているため、なかなかピッタリと上手にはめられている

興味津々、ポンプを分解してみる

次にポンプ部分にメスを入れてみよう。水冷ユニットにとって、極めて重要なポンプの構造は、普段滅多にお目に掛かることはない。一度も動作していない、ピカピカの新品であるオールインワン水冷ユニットを自らの手で分解するのは、筆者も初めての試みだ。受熱ベースプレートとは逆側になる、ENERMAXロゴ入りのアルミニウム製カバーを外し、早速内部を見ていこう。

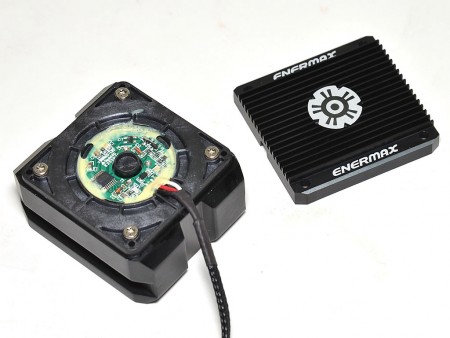

4本のネジで固定されたアルミニウム製カバーを取り外すと、基板が姿を現した
アルミニウム製カバーに装着されていた、ヘクサロビュラねじ。カバー裏面の中心部はスケルトン仕様の円形窓があり、ここからBlueLEDの光が漏れる仕組み

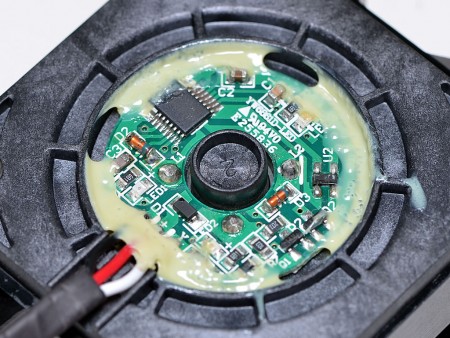

円形基板とその外周部はホットボンドで固定。表面実装型LEDも搭載されている

さらに分解してみる

ここまでくれば後へは戻れず。さらに分解してみる。ポンプ一体型ウォーターブロックのハウジング部分で残るネジは4本。恐らくこれでポンプの駆動部が姿を現すはずだ。

残されたネジはあと4本。専用工具で1本ずつ取り外していくと、どうしても1本だけビクともしない。仕方なくネジ穴に、ねじ滑り止め液を塗り、気合いでどうにか取り外す事ができた

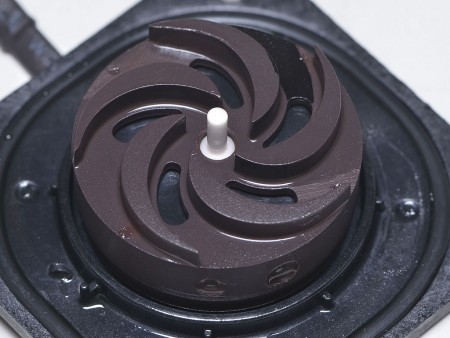

ハウジングのカバーを外すと、ポンプ心臓部のインペラに辿り着くことができた。これが回転し、クーラント液が循環する仕組み。ちなみに素材はプラスチックで、羽枚数は都合5枚だった

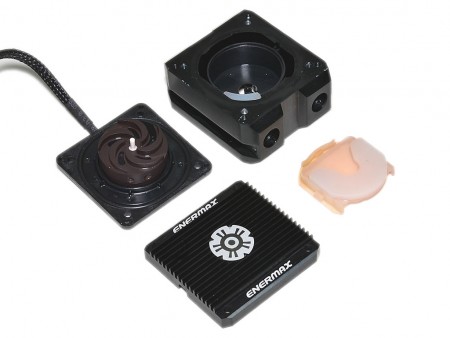

今回分解した、ポンプ一体型ウォーターブロック部一式。実際にはボディの内部にある円形のパーツも穴からスルリと外す事ができる
