最強のMicroATXマザーを支える堅牢無比な電源回路

ここからは基板上に視点を移し、「Z87M GAMING」の実力を外から眺めていく。まずは信頼性やオーバークロック耐性といった、マザーボードの実力を支える電源周りから。
　電源回路は、MicroATXフォームファクタの限られた面積に8フェーズ構成で実装する。搭載パーツは過酷な環境での動作を支える「ミリタリークラス 4コンポーネント」仕様で、コンデンサには背が低く高効率・高耐久のタンタルコンデンサ「Hi-C CAP」と低音動作かつ長寿命な「Dark CAP」、チョークコイルには高品質な「SFC」（Super Ferrite Choke）をそれぞれ採用。過激なオーバークロックにも対応する、安定した電源供給を実現している。

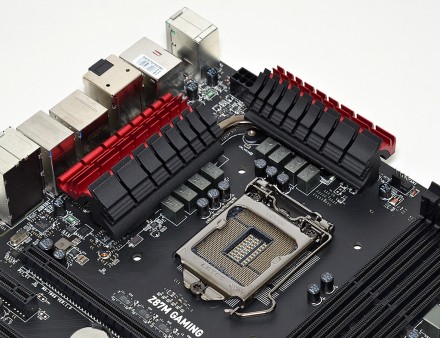

軍事規格準拠の高品位コンポーネントで固めた堅牢仕様の電源周り。電源回路はMicroATXマザー最高レベルの8フェーズを実装する
	「GAMING Series」のトレードマークでもある、ドラゴンを象ったヒートシンクがカッコいい。クリアランスも十分に確保され、大型のCPUクーラーも問題なく搭載できるだろう
ドラゴン型のヒートシンクに冷却されていたMOSFET。1フェーズあたり2基が実装されているようだ
デザイン性のみならず冷却性能にも優れた電源周りのヒートシンク。トップとサイドの2ブロックをヒートパイプで連結、基板には4本のネジで固定されている

Intel「8」シリーズ最上位チップセットIntel Z87 Express

基板右下に位置するドラゴン意匠のヒートシンクに守られているのが、Intel「8」シリーズの最上位チップセットIntel Z87 Expressだ。ヒートシンクはATXモデル「Z87-GD65 GAMING」と似通ったデザインながら、サイズは2/3ほどに小型化した。ちなみにヒートシンク上の「MSIロゴ」は通電中に点灯するという、ゲーミングモデル定番の“光モノ”的ギミックを備えている。

基板右下に実装されている、Intel「8」シリーズ最上位チップセットIntel Z87 Express。MicroATXのゲーミングマザーでZ87搭載モデルは意外に少なく、希少な存在だ
マザーボード全体のデザインに一貫性を与えている、ドラゴン意匠のチップヒートシンク。ATXモデルからやや小型化したものの、冷却能力に支障はないだろう
