エルミタ的速攻撮って出しレビュー Vol.300

ロングセラーには訳がある。大容量PLATINUM認証電源ENERMAX「EPM1350EWT」検証

2014.02.03 更新

文：GDM編集部池西樹

「EPM1350EWT」の内部をチェックする

ここからはケースカバーを外して、「EPM1350EWT」の内部構造を確認していく。フラグシップらしく整然とデザインされた基板には、80PLUS PLATINUM認証を支える高品質コンポーネントを搭載。さらに発熱の多いアイテムにはアルミ製ヒートシンクを実装することで、冷却性能を強化している。ちなみに電源ユニットの開封作業は、本来ならば当然厳禁。「EPM1350EWT」でもネジの1本は封印され、開封すると製品保証が受けられなくなるため、読者の皆さんはくれぐれも真似をしないで欲しい。

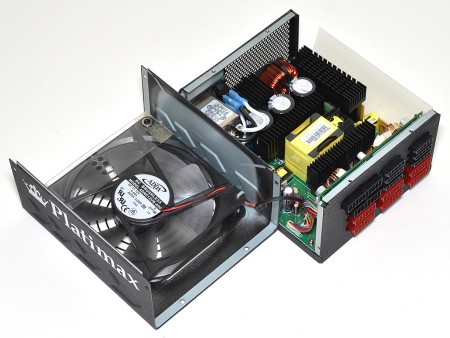

「EPM1350EWT」のケースカバーを開封したところ。ファンの高さに合わせて、各種コンポーネントが整然と配置されているのが見て取れる

メイントランスには特許取得の「高磁気密度トランス」を搭載。スイッチング効率に優れ、安定した出力を実現する	切り替え損失を抑えた「ZVSデザイン」のスイッチングMOSFET。アルミ製ヒートシンクを搭載し、冷却性能を向上させている


黄色のテープで絶縁されているサブトランスはいずれもRONG CHYUAN製

アクティブPFC回路には高性能フレックスコアチョークを採用。最大力率99％の安定した電力を実現	12Vから3.3Vと5V出力を生成するDC-DC変換部は別基板で構成される

DC-DC変換基板には耐久性に優れる固体コンデンサを搭載

1次側の3本の大口径コンデンサは、いずれも日本メーカー製105℃電解コンデンサ。電圧変動に強い電極箔と低抵抗電解液を採用し、長期間安定した運用が可能

2次側に並ぶ10本のコンデンサも日本メーカー製105℃電解コンデンサを採用する

電源コネクタ部にはYUNPEN製EMIフィルターを搭載。電源へのノイズ侵入をカットし、PCの安定動作を実現する	8種類の保護機能を備えたハウスキーピング回路は別基板で実装

発熱の大きいMOSFET類には、すべてアルミ製ヒートシンクを搭載する

冷却ファンは口径135mm、回転数1,000～1,700rpmのADDA製「ADN512UB-A90」。VGAクーラーのファンノイズが大きいため正確な数値は確認していないが、騒音値は低く、バラック状態でも気になることはなかった
