既存ソケットより一回り小さい「Socket FS1b」

ここからは、画像を使い「AM1H-ITX」の検証を進めていくことにしよう。CPUソケットは前述の通り「Socket FS1b」を採用。また「AM1」プラットフォームではクーラーホールも刷新され、現状ではリファレンスクーラー以外の選択肢はない。

実測47×41mmのコンパクトな「Socket FS1b」。APUの着脱は従来通りレバー式のため、特に戸惑うことはないだろう	FOXCONNブランドのソケットを採用する「AM1B-ITX」
CPUクーラーの固定は、対角線にあるホール2点によるプッシュピン式	画像を見る限り、電源回路は2+1フェーズ構成。省電力モデルながら、固体コンデンサやフェライトコアチョークなど高品質なコンポーネントが採用されている

1,600MHz駆動に対応するメモリスロット

メモリスロットは1,600MHz駆動対応の2スロット構成で、最大容量は16GBと必要十分。ただしメモリチャネルはSoC内蔵コントローラの制限により、シングルチャネル動作となるため、AシリーズAPUに比べると帯域幅は理論値で半分に抑えられている。

メモリスロットはCPUソケット側からDDR3_A1、DDR3_A2の並び。シングルチャネル動作のため帯域幅は制限されるが、最大16GBまで増設できる
メモリクロックは800～1,600MHzの4段階、メモリ電圧は1.260～1.701Vの8段階調整が可能

ASMedia「ASM1061」で4ポートに拡張されたSATA3.0（6Gbps）

SATAポートは、SoC内蔵のSATA3.0（6Gbps）×2に加えて、Asmedia「ASM1061」によるSATA3.0（6Gbps）×2の計4ポート。残念ながらRAID機能は実装されないが、最近主流になりつつある、SSD+HDDのデュアルドライブ構成でも光学ドライブを搭載可能。SoCのみの2ポートモデルに比べると、拡張性は格段に向上している。

計4ポートのSATA3.0（6Gbps）を搭載。ポート右にはACアダプタ駆動時に電源を供給するSATA電源コネクタが実装される

ワイヤレスモジュール用のminiPCI-Expressスロットを搭載

拡張スロットは、PCI-Express2.0（x4）×1（x16形状）、miniPCI-Express×1を搭載。PCI-Express2.0（x4）×1（x16形状）には、当然グラフィックスカードが搭載できるほか、miniPCI-Expressスロットには、Wi-FiやBluetooth機能を備えたワイヤレスモジュールを増設できる。

省スペースPCには嬉しい、miniPCI-Expressスロットを標準装備。別売りとなるがワイヤレスモジュールを増設すれば、無線LANやBluetooth機能を使用できる	PCI-Express2.0（x4）スロットはx16形状のため、グラフィックスカードも搭載可能

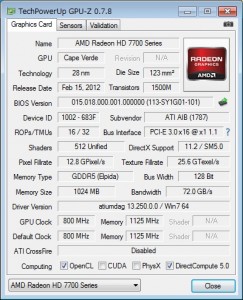

	試しに、手持ちのRadeon HD 7750を装着したところ、特に問題なく認識させることができた
