ZALMAN「ZM-M1」で実際に組み込んでみた

ここからは「ZM-M1」で実際に組み込みを行い、構成パーツをマウントして気が付いた事等を解説していく。なお搭載テストに使用した主な機材については、各セッション毎にご紹介しよう。

CPUクーラーをマウントしてみる

CPUクーラーのマウントテストには、ZALMAN「CNPS9900DF」を用意した。TDP300Wサポートを謳うハイエンド志向の高冷却サイドフローで、外形寸法はL140×W110×H154mmという大型モデルだ。「ZM-M1」のCPUクーラー有効スペースは、公称値高さ160mmまでとされている。「NCPS9900DF」はこれを僅かに下回る高さ154mmだけに、若干の余裕を残し、問題なくマウントする事ができた。

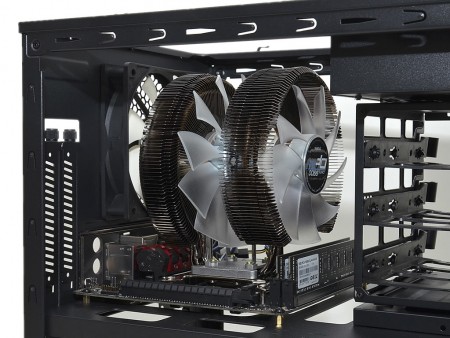

同じくZALMANの「CNPS9900DF」を用意。マザーボードトレイには、CPUクーラーメンテナンスホール的カットアウトは存在するものの、実際には事前にCPUクーラーを装着しておきたいところ

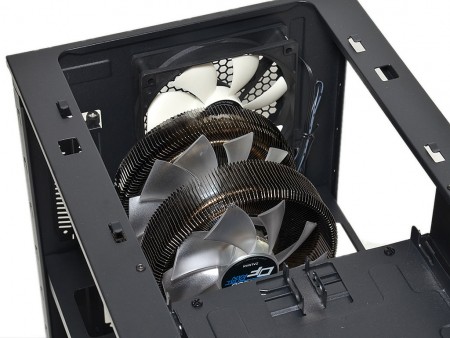

天井に頭がつかえる事無くマウント完了。フロント吸気120mm口径ファン、さらにリア排気120mm口径ファンと直線状のエアフローが構築できる理想的なレイアウトだ

グラフィックスカード搭載スペース

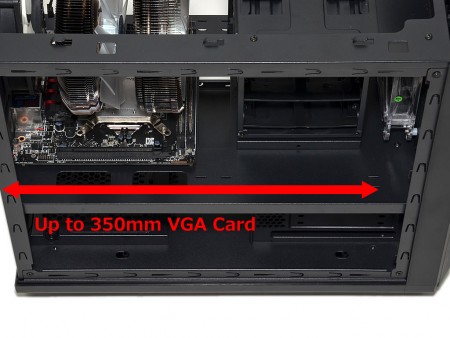

コンパクトなMini-ITXケースとはいえ、ミドルタワーPCケース並の拡張カード搭載スペースが確保されたモデルは多い。「ZM-M1」も例外ではなく、最大で公称350mmまでのグラフィックスカードが搭載できるように設計されている。

グラフィックスカード（拡張カード）搭載スペースとして、バックパネルの拡張スロットからフロントパネルまでの間は一直線に空きスペースを確保。もちろん2スロット分だけに、大型VGAクーラー搭載モデルでも問題はない

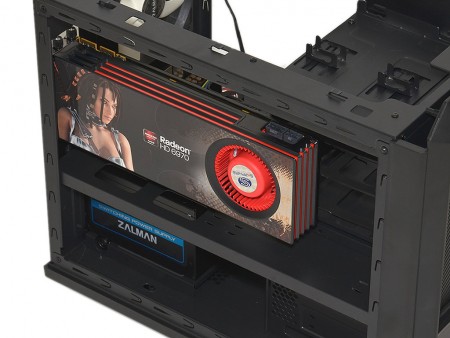

手持ちの検証機材で最も長い奥行き275mmのグラフィックスカードを搭載してみると、見た目にもまだまだ余裕がある事が分かる。この手のMini-ITXケースとしては、最長クラスの空きスペースが確保されている
	ちなみにMSI「Z97I GAMING AC」とZALMAN「CNPS9900DF」の組み合わせの場合、放熱フィンが拡張スロットにはみ出すため、グラフィックスカードが増設できない。大型CPUクーラーだけに、このような事も起こり得ると心得ておこう
