エルミタ的一点突破 Vol.33
2014.06.19 更新
文：GDM編集部 池西 樹
ここからは「小太刀」をパッケージから取り出し、外観をチェックしていこう。最大の特徴は、やはり冷却ファンをヒートシンクと受熱ベースの間にマウントさせた「S.F.M.S.」の採用だ。本来であればデッドスペースとなる空間をうまく利用することで、高さ34mmというロープロサイズを実現。またφ6mm×2本のヒートパイプや、厚さ約2mmの銅製受熱プレートの採用など、ロープロファイルモデルでも冷却面を疎かにしないところは、いかにもサイズらしいこだわりと言えるだろう。
 |
|

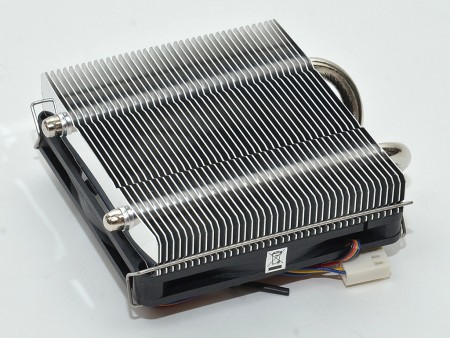

| 「S.F.M.S.」方式を採用することで、リファレンスクーラー（Intel「LGA115x」/AMD「FM2/FM2+」とも約50mm）から大幅なロープロファイル化を果たした「小太刀」 | |
 |
|
| アルミニウム製放熱フィンの枚数は40枚。厚さは実測約15mmで、フィンピッチは約1.5mmだった | |
 |
 |
| ワイヤークリップで固定された冷却ファンは、80×80×10mmのスリムタイプ。エアフロー方向は上から下で、電源回路やメモリスロットなど周辺コンポーネントにも風を送ることができる | |
 |
 |
| ヒートシンクを等間隔に貫くφ6mm×2本のヒートパイプ | |
 |
 |
| ヒートパイプの曲げや接合部の工作精度も上々。その冷却性能には期待がかかる | |
 |
 |
| 受熱部にはニッケルメッキを施した厚さ約2.0mmの銅製プレートを搭載する | |
