MSI「Z97 MPOWER MAX AC」の実動チェック開始

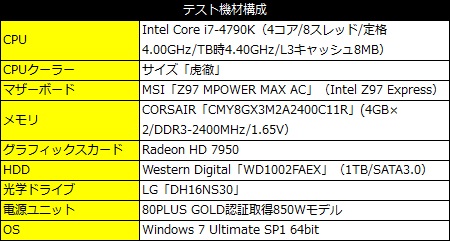

ここからは「Z97 MPOWER MAX AC」を実際に起動して、検証を進めていこう。テスト用CPUには、“Devil’s Canyon”のフラッグシップモデル「Core i7-4790K」を用意し、様々なチューニング項目を確認。さらにセッション後半では、実際にオーバークロックに挑戦し、パフォーマンスの計測も行っている。なおテスト機材構成は以下の通り。

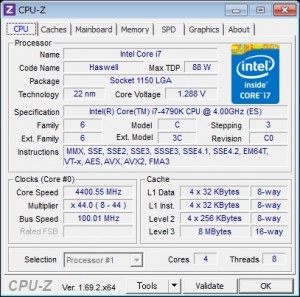

Core i7-4790KのCPU-Z 1.69.2の結果。定格時の倍率は、負荷や発熱に合わせて8倍（800MHz）～44倍（4.40GHz）の間で調整される

「Click BIOS 4」のオーバークロック機能をチェック

「Z97 MPOWER MAX AC」の制御プログラムは、「OC Series」のテーマーカラーである、ブラックとイエローに配色されたインタラクティブUEFI「Click BIOS 4」を採用する。基本項目については、以前詳細レビューをお届けした「Z97 GAMING 7」と同様だけに、解説はこちらに譲り、今回はオーバークロック機能にスポットをあて、解説を進めていく。なお各項目は、UEFIのバージョンによって異なる可能性がある点には留意してほしい。

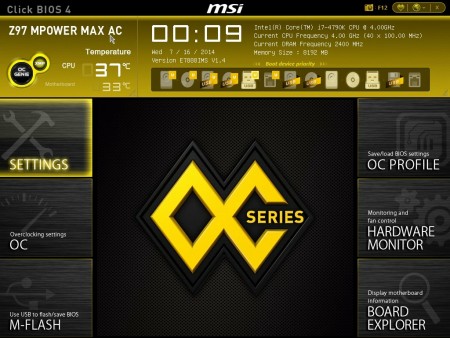

「OC Series」のロゴが大きく配置された「Click BIOS 4」起動画面

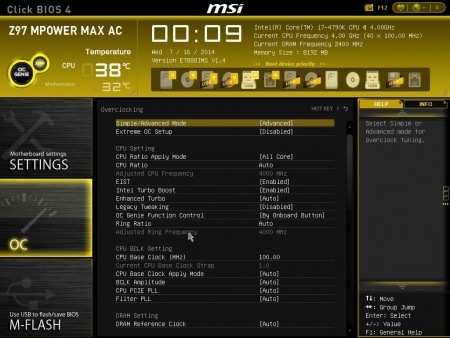

注目の「OC」画面。オーバークロック関する設定はすべてこの画面にまとめられている

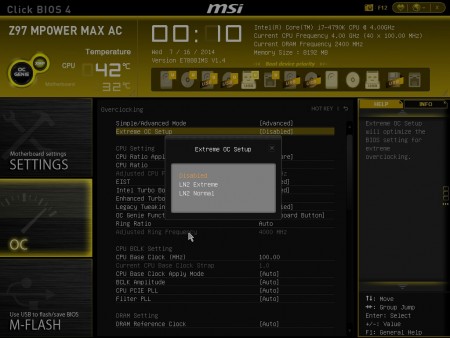

「Extreme OC Setup」では、極冷時の障害になる保護回路の解除や、供給電流の最大値を自動的設定できる

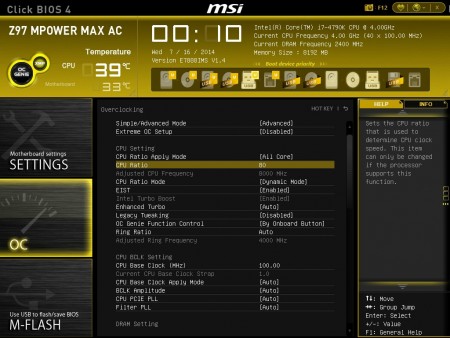

CPUコア倍率は8～80倍まで設定可能

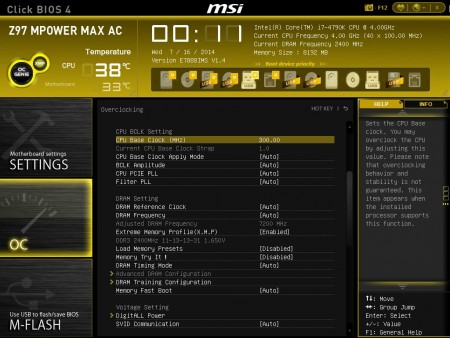

BCLKの設定範囲は90～300MHz

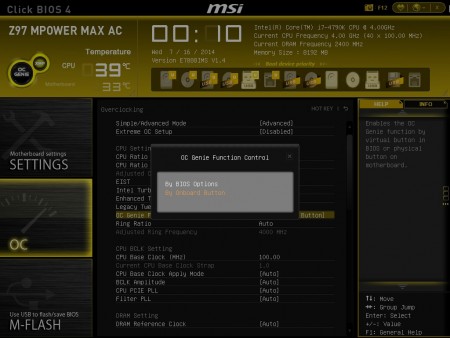

「OC Genie 4」の有効/無効は、基板上のボタンと「Click BIOS 4」から行うことができる

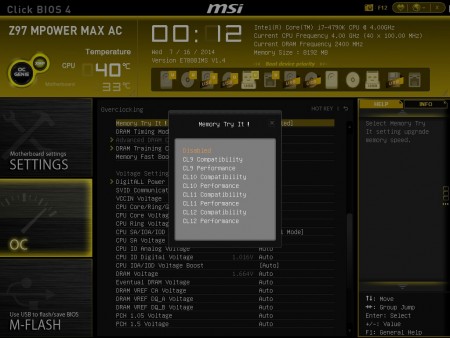

実装メモリを条件に従ってテストし、最適なメモリクロックを検出する「Memory Try it!」

主要な高クロックメモリには、プリセット設定があらかじめ登録されている

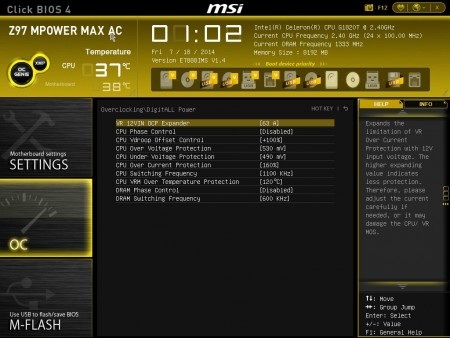

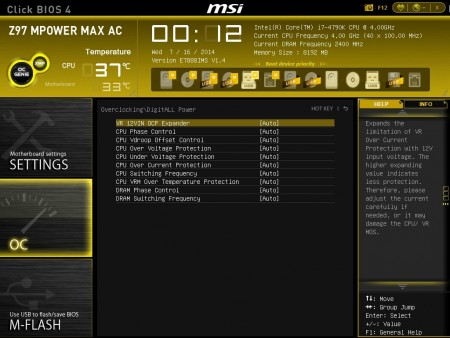

電源回路「Digital ALL Power」の項目は、「Extreme OC Setup」を使えば自動的に最適値が設定される
