エルミタ的速攻撮って出しレビュー Vol.361
2014.09.28 更新
文：GDM編集部 絵踏 一
「GTX 970 GAMING 4G」のハイレベルな耐久性を証明するのが、MSI独自の品質基準「ミリタリークラス4」だ。同社のハイエンド製品ではすでにおなじみで、米国防総省が制定する軍事調達規格「MIL-STD-810G」をクリアするタフさをもつ。基板上のコンポーネントは、薄型の超高効率コンデンサ「Hi-c CAP」や大容量で安定性に優れたチョークコイル「ニューSFC（スーパーフェライトチョーク）」、10年を超える長寿命の固体コンデンサなど、いずれも選りすぐりの高品質パーツが実装されている。
 |
|

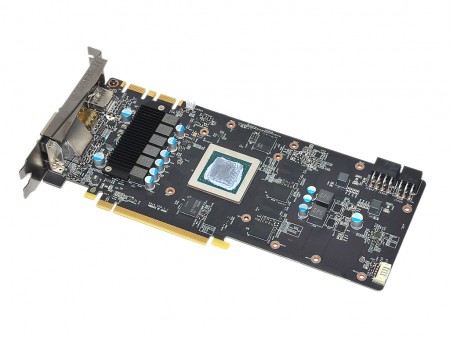

| 「Twin Frozr V」を取り外し、いざ「GTX 970 GAMING 4G」の基板をチェック。長期間の使用や高負荷動作を実現する、高い耐久性が特長だ | |
 |
 |
| 電源回路は8フェーズ構成で、さらなるオーバークロック動作にも期待がかかる | |
 |
 |
| ビデオメモリには、放熱用のアルミプレートが貼り付けられている。基板に7点固定で頑丈にネジ止めされていた | |
 |
|

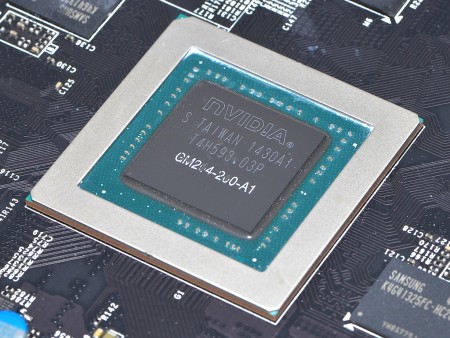

| 28nmプロセスの第2世代「Maxwell」アーキテクチャを採用する、GTX 970。ダイサイズは389mm2、トランジスタ数は52億とされる | |
 |
 |
| ビデオメモリは6Gbps駆動のSamsung「K4G41325FC-HC28」。容量は1枚あたり512MBで、表裏に8枚で計4GBを実装する | |
 |
 |
| 通常より30％大容量かつ高効率、発熱も低いチョークコイル「ニューSFC」。隣接するVRAMには、独立したヒートシンクが2点留めで固定されていた | |
 |
 |
| 省スペースながら、高効率を誇る薄型コンデンサ「Hi-c CAP」。大型クーラーを搭載するなど、基板面積が限られるグラフィックスカードには最適だ | 基板上に実装されているコンデンサは、すべて高耐久な固体コンデンサを採用。10年以上の長寿命が特長だ |
 |
 |
| 大型クーラー「Twin Frozr V」を駆動させている6pinコネクタ | 同じくファンを駆動させていると思われる2pinコネクタ。6pinファンケーブルから分岐した、2pin端子ケーブルがこちらに接続されている |
