エルミタ的速攻撮って出しレビュー Vol.372
2014.11.17 更新
文：GDM編集部 絵踏 一
 |
もはや恒例になっている、禁断の電源分解を敢行。ENERMAXが設計を手がけたという、「P1050-MA」の内部構造をチェックしてみよう |
外側からの観察に続き、「P1050-MA」を開封して内部構造も合わせてチェックしていこう。基本設計をENERMAXが担当し、コンポーネントのENERMAX同等品を採用したという“Designed by ENERMAX”モデルの中身とは、いったいどんな構造になっているのだろうか。
ちなみに保護回路は、過電力保護（OPP）、過電圧保護（OVP）、短絡保護（SCP）、低電圧保護（UVP）、過電流保護（OCP）、過熱保護（OTP）の6種類を実装。EUのスタンバイ電力消費と高効率要求「ErP Lot 6 2013」もサポートし、省電力時は待機電力0.5W以下で動作する。
 |
|

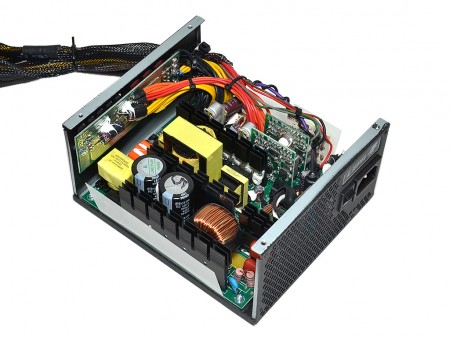

| 整然と並んだ、ENERMAX同等品質の高耐久コンポーネントたち。冷却ファンに合わせて高さが揃えられているほか、背面へのエアフローを構築できるよう配置が工夫されている | |
 |
ユニットの中央部に実装されたメイントランス。高効率動作を支えるため、変換ロスの少ない大容量モデルがチョイスされている |
 |
 |
| メイントランスの両脇に実装されているサブトランス | |
 |
 |
| 高品質コンポーネントを代表する、日本メーカー製の105℃コンデンサ | 高効率変換のため発熱が少なく、ヒートシンクはかなり小ぶりなサイズが実装されている |
 |
 |
| 低発熱かつ高効率動作を生み出しているDC-DCコンバータ基板 | |
 |
 |
| ノイズの混入を抑えるため、EMC/EMIノイズフィルタを装備 | GOODSKY社製キャパシタ「GQ-SH-112LM1」 |
 |
|

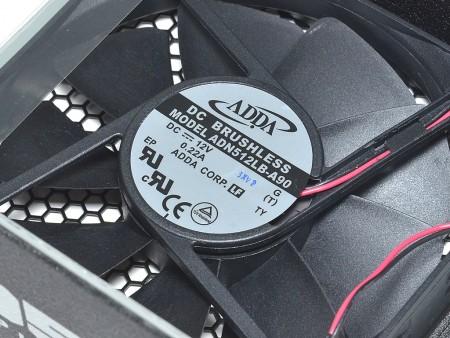

| 135mm径の冷却ファン「ADN512LB-A90」。回転数は700～1,700rpmで、負荷に応じて可変する静音仕様だ | |
