エルミタ的速攻撮って出しレビュー Vol.389
2015.01.16 更新
文：GDM編集部 松枝 清顕 / 池西 樹（テストセッション）
付属品を総点検した後は、実際に「AquaChanger 240」を組み込み手順を解説していく。今回組み込みテストに用意したのは、Intel LGA1150ソケットマザーボードだ。ちなみにネジ穴ピッチが同一のLGA1156およびLGA1155はもとより、LGA775/1366も手順は共通。LGA2011の場合は、マザーボードのCPUソケット側にあるネジ穴を使うため作業はより簡素化。AMD系はマザーボード搭載のバックプレートと台座の枠を取り外す必要があるものの、それ以降は基本的にLGA115xと同じ手順を踏むことになる。
 |
 |
| まずは「Back Plate」に「Position Screw」を差し込む | ネジピッチは3種類あり、LGA115x系は中央の穴を使う |
 |
 |
| CPUソケット周りの4つの穴に、「Position Screw」を差し込む | |
 |
 |
| ちなみにマザーボードに装着されるバックプレートのネジと「Back Plate」の穴を合わせる必要がある | 4つのプラスチック製「Stand-off」を4本の「Position Screw」に差し込む |
 |
 |
| なお「Stand-off」には”スムーズに刺さる方向”がある事を覚えておこう。これにて台座が完成。CPUにグリスを塗っておこう | 「Intel Bracket」を水冷ヘッド側面にネジ留めする。ネジは「Bracket Screw」を使用する事になる |
 |
 |
| 水冷ヘッドの「Intel Bracket」を台座の「Position Screw」にセット | 4箇所の「Position Screw」に「Spring Screw」をねじ込んでいく |
 |
|

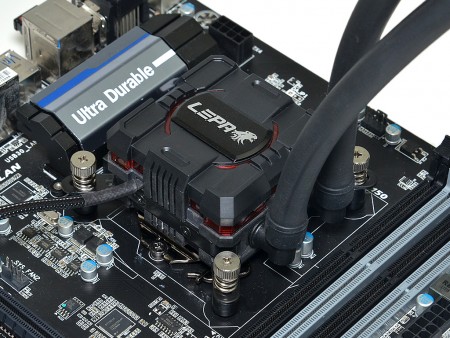

| これでマザーボードへの水冷ヘッド固定が完了。ガタツキ等がないか、よく確認しておこう | |
 |
 |
| お次は「Fan Screw」を使い、冷却ファンをラジエターに固定 | 冷却ファンを装着したラジエターを、「Case Screw」を使い、PCケースに固定 |
 |
|

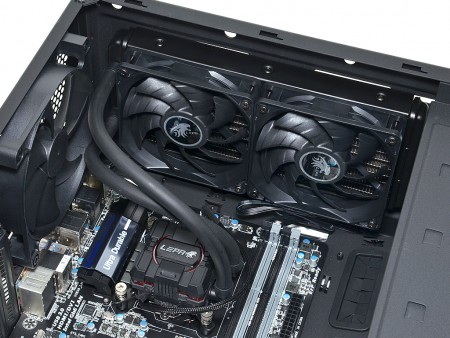

| これでPCケースへの「AquaChanger 240」搭載は完了。なおマニュアルではラジエターの固定を先に行っているが、搭載するPCケースの設計など状況により作業のし易い順番で組み込めばいい | |
