エルミタ的一点突破 Vol.36
2015.04.09 更新
文：GDM編集部 松枝 清顕 / 池西 樹（テストセッション）
付属品一式を確認した後は、検証に向けてマザーボードへの組み込み手順をご紹介しよう。前述通り、Nocutaブランド既存CPUクーラーと共通したパーツが使われている事もあり、1月に検証を行った「NH-D9L」「NH-U9S」とまったく同じ作業を行う事になる。よって前回紹介したページへのリンクのみという手もあるが、検証用マザーボードにエムエスアイコンピュータージャパン株式会社（本社：東京都台東区）の協力により、「Z97I GAMING ACK」を借り受けたため、あらためて作業手順を改めてご紹介しよう。
 |
|

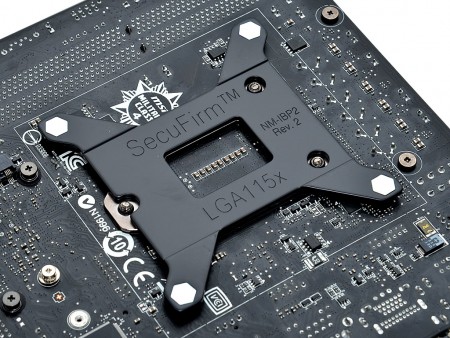

| ここではMSI「Z97I GAMING ACK」を使い、Intel LGA1150に組み込みを行う。まずはマザーボードの裏面からCPUソケット四隅の穴に「NM-IBP2 Backplate（LGA115x）」を装着する | |
 |
|
 |

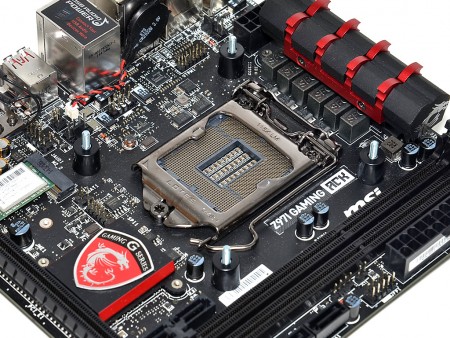

マザーボード表面から、「NM-IBP2 Backplate（LGA115x）」の突き出したピンにプラスチック製の「NM-IPS1 Spacers（LGA115x）」を通す |
 |
|

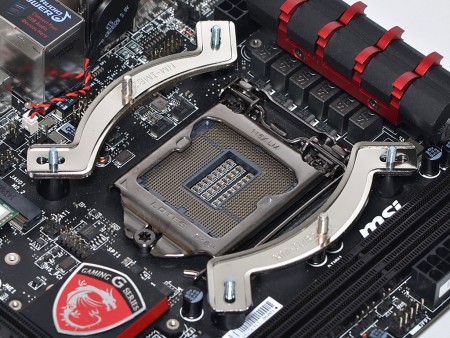

| 次に「NM-IMB2 Mounting Bars（LGA115x）」を使い台座を仮組みを行う | |
 |
|

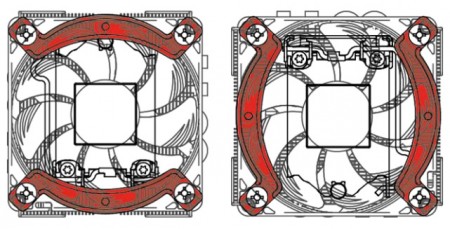

| 「NM-IMB2 Mounting Bars（LGA115x）」の装着方向により、放熱フィンおよびヒートパイプの固定位置が決まる | |
 |
 |

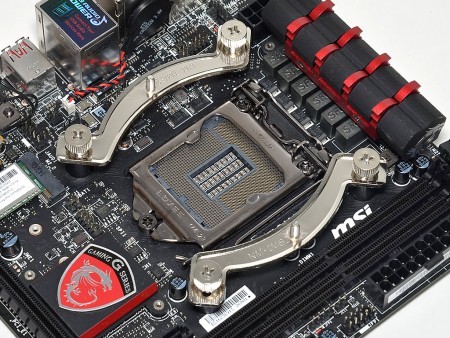

| LGA115x系用となる中央の穴に装着した「NM-IMB2 Mounting Bars（LGA115x）」を「NM-ITS1 Thumbscrews（LGA115x）」で固定。ハンドスクリュータイプだが、最後は＋ドライバーを使い、ガッチリと締め付けておこう | |
 |
|
| 熟成され尽くしているため、工程に無駄が無い。台座完成までの作業時間は5分程度で、難しいテクニックは一切必要としない | |
 |
 |
| 「NH-L9x65」のヒートシンクに予め装着されているバネネジを、完成した台座部分に固定する。ここでは冷却ファンを取り外して作業しているが、マニュアルにはブレードの隙間にドライバーを差し込んで固定する方法が紹介されている | |
 |
 |
| ヒートシンクを固定したところで側面から台座部分をのぞき込むと、「NM-ITS1 Thumbscrews（LGA115x）」とヒートシンクとの隙間はわずか。ロープロファイルモデルだけに、ギリギリまで低く作られている事が分かる | |
 |
|

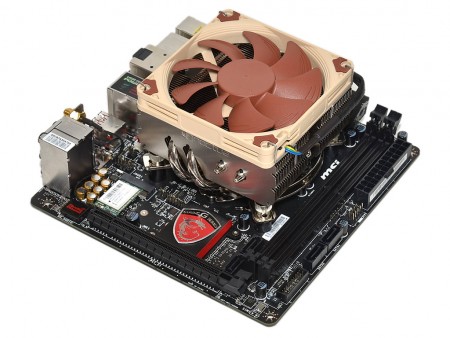

| マザーボードへの固定はこれにて完了。さすがにMini-ITXマザーボード向けだけあって、搭載後のバランスもいい | |
