エルミタ的速攻撮って出しレビュー Vol.408
2015.04.17 更新
文：GDM編集部 絵踏 一
 |
5年の長期保証を支える、「Digifanless 550W」の高い信頼性を内部構造から読み取ってみよう。ただしWarrantyシールを破っての開封となるため、本来はある程度の覚悟が必要になる行為だ |
メッシュ仕様のカバーを開封、いざ「Digifanless 550W」の内部構造を観察する。さすが80PLUS PLATINUM認証の高効率モデルだけあって、従来のファンレス電源のような大掛かりな冷却機構は存在しない。全体的にコンパクトにまとまっているという印象で、日本ケミコン製の105℃電解コンデンサや大容量のメイントランスなど、高品位コンポーネントの数々が2オンス銅箔層を使用したメイン基板に実装されている。
 |
|

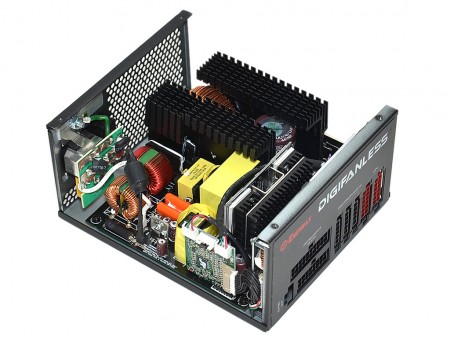

| メッシュ越しにある程度把握できていたものの、内部はコンパクトにまとまっており、大げさな冷却機構などはなし。通常のファン搭載モデルと比較してもそう大差はない | |
 |
 |
| 自然放熱で冷却をまかなうファンレス仕様とは思えない、コンパクトなヒートシンク。高効率かつ低発熱な電源ユニットの素性があってこその仕様だ | 電源ユニットの高効率動作を支える、DC-DCコンバータ基板。下部には特許取得の銅ブリッジアレイが採用されている |
 |
 |
| 中央から少しそれて配置されているメイントランス。変換ロスの少ない大容量モデルがチョイスされている | メイントランス脇に実装されているサブトランス |
 |
ノイズの混入を抑えることができる、EMC/EMIノイズフィルタも装備する |
 |
|

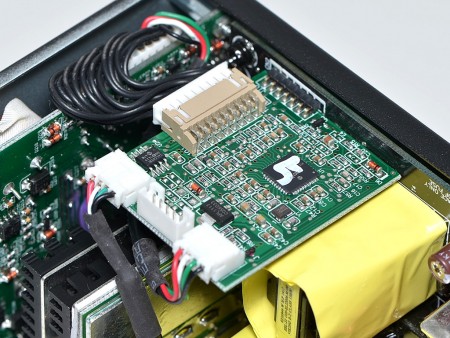

| こちらは「Zero Delay Power Monitor System」（ZDPMS）用のデジタル制御基板。背面の「ZDPMS」ポートから、専用のピンヘッダケーブルを介してマザーボードに接続される | |
 |
 |
| 電解コンデンサは日本ケミコン製の105℃品を搭載、長大な製品寿命を支えている | |
