エルミタ的速攻撮って出しレビュー Vol.427
2015.07.22 更新
文：GDM編集部 池西 樹
続いて、基板から「DUAL-Xクーリング」を取り外し、細部を確認していこう。大型の銅製受熱ベースにはφ6mm×4本のヒートパイプが実装され、GPUの熱をヒートシンク全体に素早く拡散。さらに電源部やメモリにも受熱ベースが用意されており、発熱源すべてを効率よく冷却することができる。また「Intelligent Fan Control 2」に対応するため、アイドル時や低負荷時は完全無音動作が可能となる。
 |
|

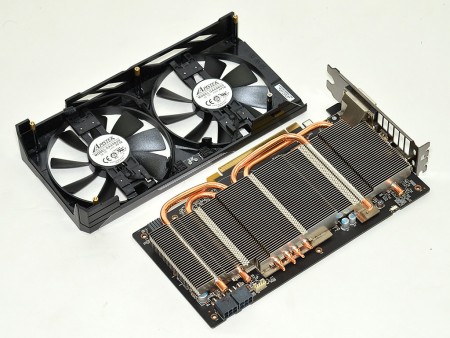

| ヒートシンクとは分離構造のクーラーカバー。基板には都合5本のネジで固定されている | |
 |
 |
| APISTEK製の口径100mmファンを2基搭載。「Intelligent Fan Control 2」により常に回転数が制御され、無駄に騒音を撒き散らすことはない | |
 |
|

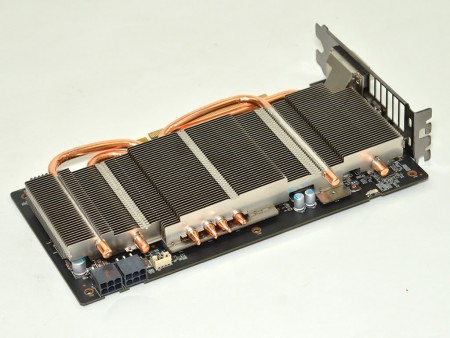

| ベース部から伸びる4本のヒートパイプは、ヒートシンク全体にバランスよく配置されている | |
 |
|
| 基板上のコンポーネントに合わせてデザインされたヒートシンク。最も数が多い部分のフィン枚数は39枚 | |
 |
 |

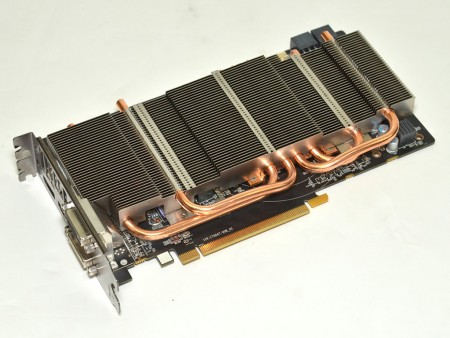

| ヒートパイプの曲げ加工は滑らかで、スムーズに熱を移動する | |
 |
 |
| 接合部の工作精度も上々。ヒートシンクにも歪みや曲がりなどはなく、美しい仕上がりだ | |
 |
|

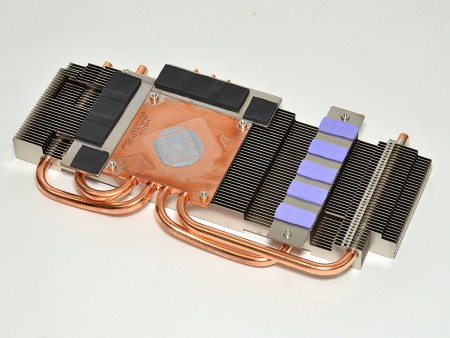

| GPU、VRM、メモリをまとめて冷却するフルカバーデザイン。受熱ベースから伸びる4本のヒートパイプはいずれもφ6mm | |
 |
|

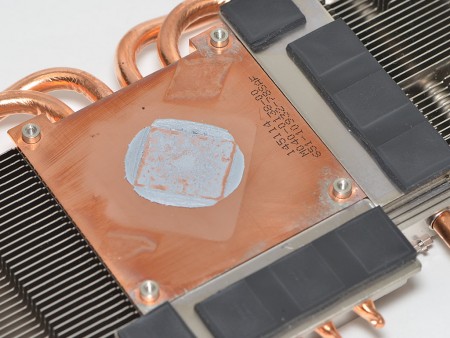

| GPUコア接触部には大型の銅製ベースプレートを搭載。コアはほぼ中央に来るようデザインされていた | |
 |
 |
| メモリやVRM接触部には熱伝導シートが貼り付けられている | |
