CPUクーラー搭載スペース

最後にCPUクーラー搭載スペースを計測してみよう。設計上、CPUソケットの真上には、電源ユニットが大きく覆い被さってくる。限られた容積を分け合う設計だけに、CPUクーラーだけ優遇するワケにはいかず、割り当てられた有効スペースは、公称95mmとされる。
　デザインを優先するPCケースだけに、外排気スペースもなく、水冷ユニットは構想から外れるだろう。おのずとリファレンスを含み、背が低いトップフロー型CPUクーラーをチョイスしなければならない。必ずしも選択肢が豊富とは言えないが、昨今は高性能を謳うモデルもあるから、使用目的に見合った製品のチョイスが肝要である。

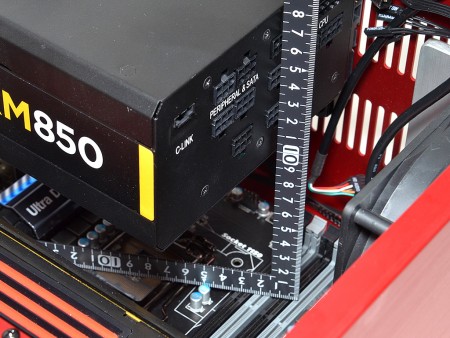

電源ユニットの奥行きに長短に関係なく、CPUクーラーの有効スペースは高さ95mmに制限。電源ユニットの冷却ファン（吸気）と相対している点も頭に入れておこう

「RM1」付属品総点検

ここで「RM1」の組み込みに必要な付属品をチェックしておこう。ネジ類はおおまかに3つのジッパー袋に詰め込まれ、黒色のアクセサリBOX収納されている。なおネジは4種類で、それぞれ比較的見分けは付きやすい。また図説マニュアルは10カ国語表記。もちろん日本語表記もある。

【locking 3.5″HDD】 ワッシャー付き3.5インチHDD用インチネジ	【locking PSU and motherboard】 電源ユニットおよびマザーボード固定用インチネジ
【locking ODD and 2.5″SSD】 光学ドライブおよび2.5インチSSD固定用のミリネジ	【locking 2.5″HDD】 ワッシャー付きの2.5インチHDD用ミリネジ。SSD固定にも使用する
【Gasket】 グラスワッシャー。ネジ留め時の絶縁効果に加え、アルマイト加工が施された塗装表面を保護する役割を果たす	【Stand-off for motherboard】 ナイロン製スタンドオフ。ATXマザーボードなど、ネジ留め式スタンドオフが装着できない箇所にさし込み、台座として使用
【Hexagonal Stand-off】 マザーボードの台座となるスタンドオフは、高さ9mm	【Bunch Wire Ties】 いわゆる結束バンド。筐体内部が狭いため、余分なケーブルはしっかり束ねておこう

熱対策が最大のネック。構成パーツチョイス次第では面白いミニタワーATXケース

ここまで「RM1」のすべてを解説してきた。通常であればMicroATX止まりの外見寸法だが、ATX規格マザーボードの搭載を可能とし、実にコンパクトで魅力的なPCが構築できる。一方で、冷却機構が最大の弱点である事は否めない。
　マザーボードと、電源ユニットの位置関係から、基本的にサイドフロー型CPUクーラーは搭載できない。さらに電源ユニット搭載ファンは、CPUソケット側に向けての縦マウント。冷却ファンはフロント120mm口径1基のみだけに、ハイエンド構成では若干不安がある。

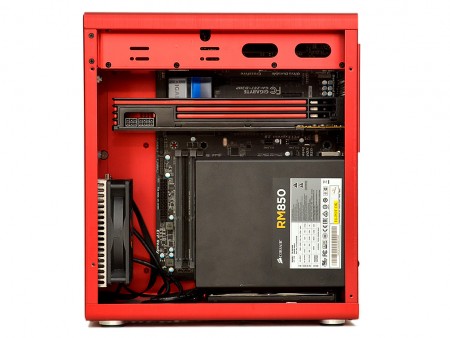

標準的な構成で組み込んだ状態。側面から眺めると、各々構成パーツが整然と収まっている印象

とはいえ、構成パーツを慎重にチョイスすれば、それらの懸念はかなり軽減できるはずだ。低消費電力のCPUをはじめ、Mini-ITXサイズのグラフィックスカードで、空きスペースを確保。可能な限り高効率な電源ユニットをチョイスし、3段階ファンコントローラーにより、120mm口径ファンの排気効率をアップする事もできる。もちろん無理にATXにこだわる必要はななく、MicroATXまたはMini-ITXで組み上げてもいい。

洗練された外観デザインは、塗装の仕上がりも美しい。見た目重視派にも納得の「RM1」は、シンプルながら、意外にもよく考えられたPCケースだった。
