エルミタ的速攻撮って出しレビュー Vol.441
2015.09.18 更新
文：GDM編集部 池西 樹
 |
|
| いよいよ“WARRENTY VOID”シールを破り、禁断の内部構造チェックを敢行する | |
続いて、外装カバーを取り外し、内部基板と実装コンポーネントについて確認していこう。なお前述の通り、カバーを固定しているネジの1つは“WARRENTY VOID”シールで封印されており、破った時点で製品保証が受けられなくなる。実際に試してみる場合には、必ず自己責任にて行って欲しい。
 |
|

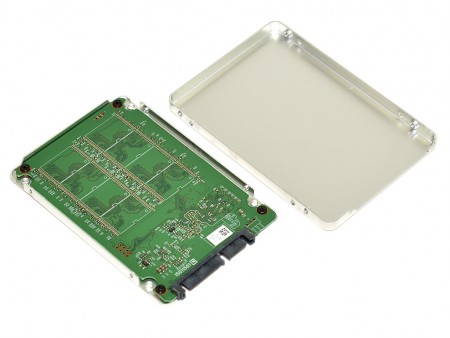

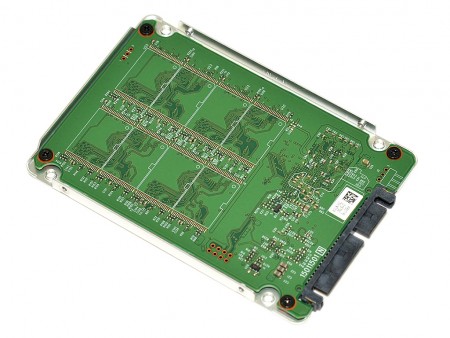

| 計4箇所のネジを外し、外装カバーを取り除いたところ。基板はさらに4本のネジで台座に固定され、衝撃が加わった場合でもズレる心配はない | |
 |
|

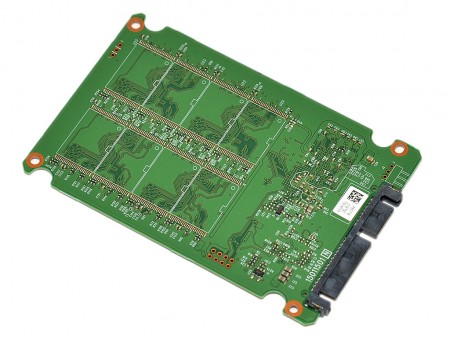

| 基板表面にはNANDフラッシュの空きパターンのみ。主要コンポーネントは実装されていなかった | |
 |
|

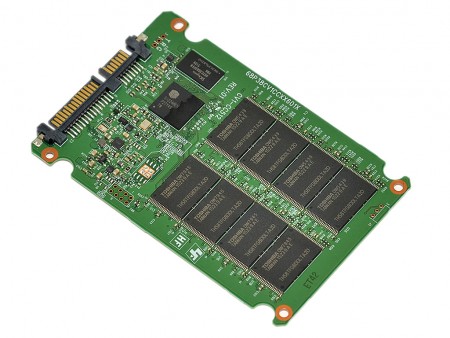

| 基板裏面を確認。こちらにはコントローラ、NANDフラッシュ、キャッシュ用DRAMが配置 | |
 |
|

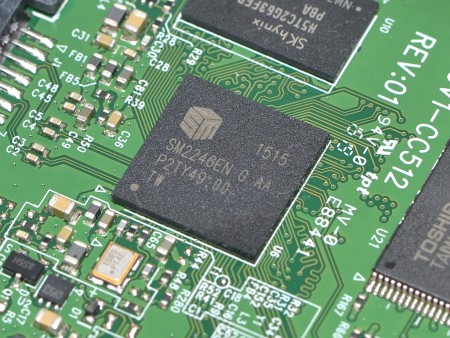

| コントローラはSilicon Motion製SATA3.0（6Gbps）対応IC「SM2246EN」 | |
 |
 |
| NANDフラッシュはTSOPタイプの東芝製15nm Toggle MLC「TH58TFG8DDLTA2D」。容量は1枚あたり32GB | キャッシュ用DRAMはSK hynix製DDR3L「H5TC2G63FFR」。動作クロックは1,600MHzで、容量は256MB |
 |
 |
| インターフェイスは最も一般的なSATA3.0（6Gbps）。7mm厚のスリム筐体のため、ノートPCのアップグレードにも好適 | 筐体のコントローラ接触部分には熱伝導シートが貼り付けられ、熱を筐体全体で放熱する仕組み |
