エルミタ的速攻撮って出しレビュー Vol.442
2015.09.30 更新
文：GDM編集部 池西 樹
 |
|

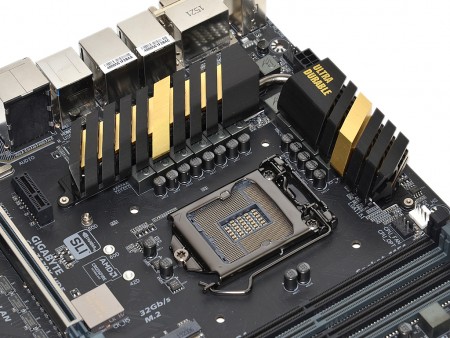

| 電圧レギュレータがマザーボード側に移動したSkylakeに合わせて、GIGABYTEでは電源回路をこれまで以上に強化。「GA-Z170X-UD5」では11フェーズの多段電源回路を搭載する | |
PCの安定性やオーバークロック耐性を引き上げるため、「GA-Z170X-UD5」ではクラス最高レベルの11フェーズデジタル電源回路を搭載する。さらに耐久性1万時間を誇る「Durable Black Solid Cap」、ピンの腐食や接点不良の心配がない「15μ厚金メッキピン」など、実装コンポーネントにもこだわることで、製品の耐久性を向上させている。
 |
|
| CPUソケットピンは15μ厚の金メッキ仕様。通電性向上効果も期待でき、耐久性と安定性を高めることができる | |
 |
 |

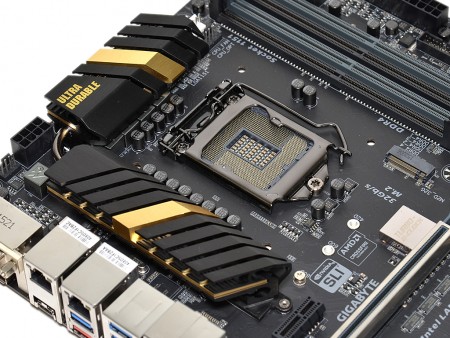

| φ6mmのヒートパイプで連結された電源回路のヒートシンク。デザイン性を損なうことなく表面積を最大化できるよう内側に切り込みが入れられている | |
 |
|

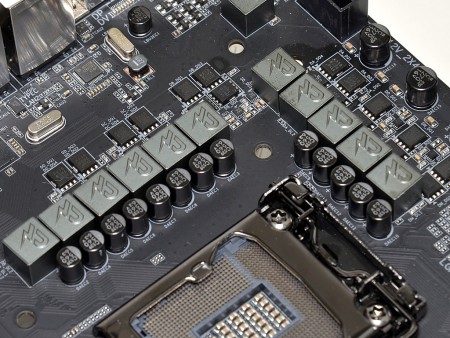

| MOSFET冷却用のヒートシンクを取り外したところ。電源回路は目視する限り11フェーズ構成 | |
 |
 |
| 1フェーズあたり1個のチョークコイルと2個のMOSFETを搭載する | |
 |
 |
| ブラックとゴールドに色分けされたヒートシンク。裏面には熱伝導シートが貼り付けられ、都合4本のネジで基板に固定されていた | |
