エルミタ的速攻撮って出しレビュー Vol.444
2015.10.06 更新
文：GDM編集部 絵踏 一
 |
OCパフォーマンスと安定動作を支える、新機軸の電源回路や高耐久コンポーネント満載の独自基板。標準ではアルミプレートが装着され、放熱効果とともに剛性の向上に一役買っている |
オーバークロックによる高負荷時でも安定した動作を実現するため、「GTX 980Ti LIGHTNING」は優れた信頼性を誇るオリジナル10層基板を採用している。12+3フェーズの電源回路は、GPUとメモリでそれぞれ独立した電力供給・制御を行う新機軸の「Pure Digital PWM Control」設計だ。さらに構成コンポーネントも吟味され、3-in-1チップ構成の大容量「DrMOS 60A」や超高効率な薄型コンデンサ「Hi-c CAP」、低抵抗チョークコイル「SUPER FERRITE CHOKE」など、軍事規格を満たす「ミリタリークラス4」準拠の高品位パーツが実装されている。
 |
|
| 合計15フェーズの電源回路や「ミリタリークラス4」準拠の高品位コンポーネントで構成される、MSIオリジナル仕様の10層基板 | |
 |
|

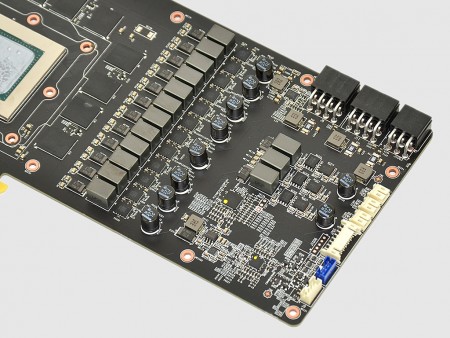

| 電源回路も正確な制御と安定性を重視した、独自の「Pure Digital PWM Control」を採用。フェーズ数はGPU 12+メモリ3フェーズ構成だ | |
 |
 |
| 「Pure Digital PWM Control」設計により、PWMコントローラもデュアル実装。GPUとメモリ / MOSFETで独立した電力供給・制御を行っている | |
 |
|
| CUDAコア数2,816基を実装する、「GM200-310」コア採用のハイエンドGPU「GeForce GTX 980 Ti」 | |
 |
 |
| メモリチップはSK hynix「H5GQ4H24MFR-R2C」。512MBのチップを合計12枚で6GBを実現している | 3-in-1チップ構成の大容量MOSFET「DrMOS 60A」 |
 |
 |
| 「ミリタリークラス4」準拠の低抵抗チョークコイル「SUPER FERRITE CHOKE」と、その横に並ぶ極薄コンデンサ「Hi-C CAP」。黒い固体コンデンサは、長寿命かつ高効率の「DARK CAP」だ | |
 |
 |
| 「TriFrozr」を駆動させている、4pin×2のファンコネクタ。それぞれクーラー側のピンと同じカラーのソケットを採用している。なおその横に並んでいるのは、テスターを直結できる測定ポイント「V-Checkポイント」だ | PCI-Express電源コネクタは、8pin×2+6pinの3系統。一般的なモデルとは逆向きに実装され、脱着が容易になっている |
 |
 |
| 極冷OC向けのオプションBIOS「LN2 BIOS」にスイッチできる切り替えスイッチ。なお、製品には極冷時に装着する追加ヒートシンクも同梱されている | |
