大型サイドフロー型CPUクーラーを搭載してみる

マザーボードにCPUクーラーを搭載してみよう。「RVX01」にはCPUクーラーメンテナンスホールの備えがあり、マザーボードをPCケースに搭載したままでも、CPUクーラーの搭載・換装ができるようになっている。なお「RVX01」の有効スペースは高さ162mmまで。そこで搭載テストには高さ161mmのサイドフロー型CPUクーラー、SilverStone「SST-HE01」を用意。数字上、最大値より1mm低い大型CPUクーラーという事になる。

CPUクーラーの有効スペースは公称高さ162mm。実測ではCPUソケットの金具上部から約160mmといった数値だった

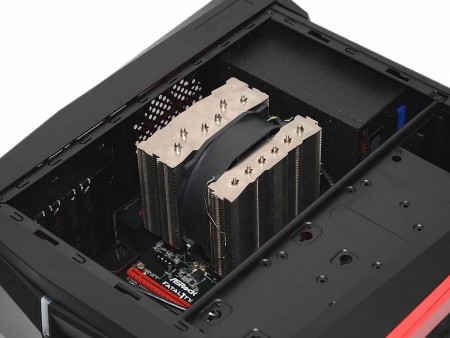

	高さ161mmの「SST-HE01」を搭載すると、サイドパネルとはほぼスレスレの状態。実際に161mmと162mmでは誤差の範囲内とも言える事から、個体差または装着の仕方（ネジの締め方等）により若干サイドパネルに接触する可能性はある

ストレージを搭載してみる

次にストレージを搭載してみよう。フロント寄り下部にあるシャドウベイは、付属の「HDD-TRAY（2.5″ OR 3.5″ HDD）」を使用。これに2.5インチSSDまたは3.5インチHDDをネジ固定し、シャドウベイに用意された溝（レール）に沿ってセットする。
　一方、シャドウベイの左横に用意されるストレージ搭載スペースには、同じく2.5インチSSDまたは3.5インチHDDが最大2台固定可能。なお固定面（プレート）には複数の穴が空けられているため、ネジ固定前に位置合わせをしておこう。

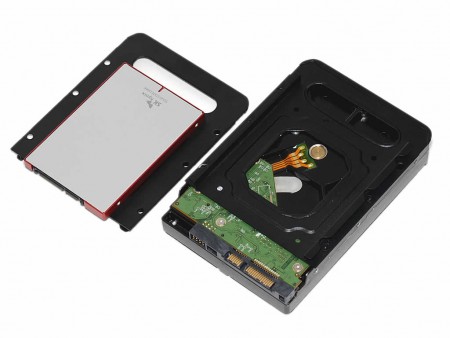

2枚付属する「HDD-TRAY（2.5″ OR 3.5″ HDD）」に、2.5インチSSDまたは3.5インチHDDを固定。両者ともに底面にある4つのネジ穴を使用。コネクタの向きに注意しよう
「HDD-TRAY（2.5″ OR 3.5″ HDD）」にセットしたストレージは、シャドウベイの溝（レール）に沿って挿入。一応ツールフリーという格好ながら、3.5インチHDDは側面のネジ穴を使い付属のハンドスクリュー「SCREW D #6-32 ×5（SECURE 3.5” HDD）」で補強も可能

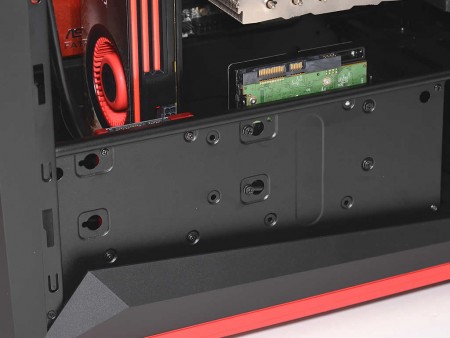

シャーシのプレート部分に直接ネジ固定する、もうひとつのシャドウベイスペース。コネクタは上向きにした上で、縦にマウントする事になる
	グラフィックスカードに近いストレージ搭載スペースは2.5インチSSDを推奨。これはグラフィックスカードの補助電源コネクタとストレージとのスペースが限られているため。3.5インチHDDを搭載すると、コネクタに電源ケーブルが挿せない可能性がある
