LEDラインでメイン基板から分離した高音質オーディオ回路

LEDラインによる分離構造やオーディオ向けコンデンサ、ノイズシールドなど音質にこだわったオーディオ回路

「GA-H170-D3HP」では、ノイズの混入を防ぐためメイン基板からLEDラインで分離した独立オーディオ回路を採用。S/N比115dBAのRealtek「ALC1150」をベースに、専用オペアンプやオーディオ用コンデンサ、防磁シールドを装備し、ノイズの少ない高音質なサウンドを楽しむことができる。

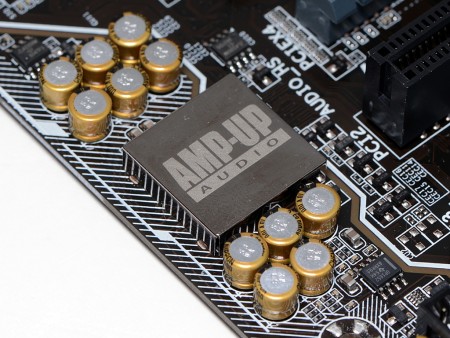

コンデンサは日本ケミコン製で、TI製オペアンプ「OP1652」を搭載する

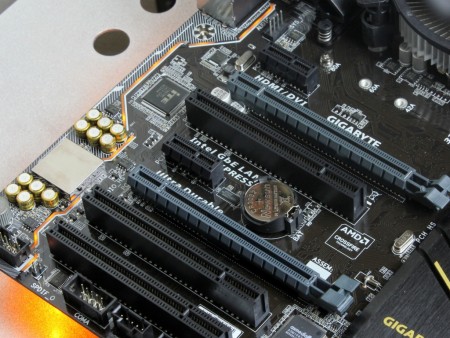

メイン基板とオーディオ回路を分けるLEDラインはイエローに発光する

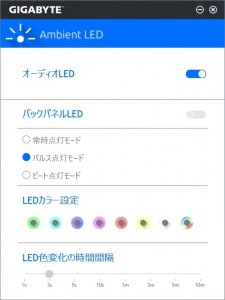

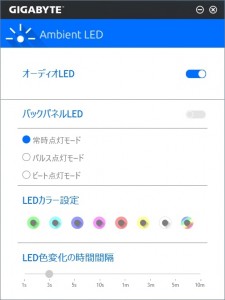

専用ユーティリティ「Ambient LED」では、LEDのON / OFFや発光モードの変更ができる

Intelチップで増設されたギガビットLANとUSB3.1ポート

バックパネルインターフェイスは、IntelチップによるUSB3.1 Type-C×1、USB3.1 Type-A×1やギガビットLANの他、USB3.0×3、USB2.0×2、オーディオ端子×6、PS/2×1を実装。またディスプレイ出力はHDMI、DVI-D、D-Subの3系統を備え、オンボードグラフィックスでの運用を検討している人にも納得の構成だ。

およそ必要なインターフェイスが網羅されたバックパネル部。USB3.1はPCI-Express3.0（x2）接続のIntel製ICのため、同時利用した場合でもパフォーマンスの低下を最小限に抑えることができる
ギガビットLANコントローラIntel「I219V」	USB3.1コントローラIntel「DSL6540」
