GIGABYTE「GA-Z170M-D3H」の実動チェック開始

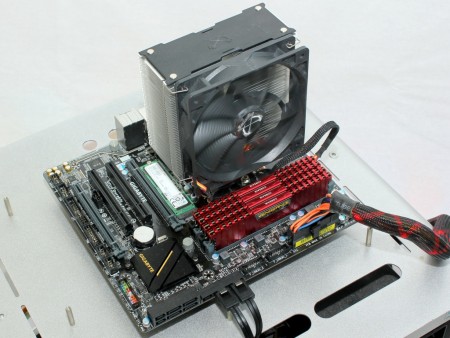

「GA-Z170M-D3H」とCore i5-6600KをベースにPCを構築。実際のパフォーマンスを検証していくことにしよう

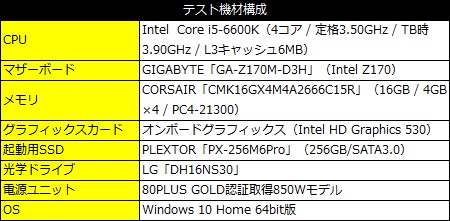

ここからは「GA-Z170M-D3H」をベースにしたPCを構築して、その挙動をチェックしていくことにしよう。検証用のCPUには倍率ロックフリーのCore i5-6600K（4コア / 定格3.50GHz / TB時3.90GHz / L3キャッシュ6MB）を用意し、セッション後半では「EasyTune」による簡易オーバークロックにも挑戦している。

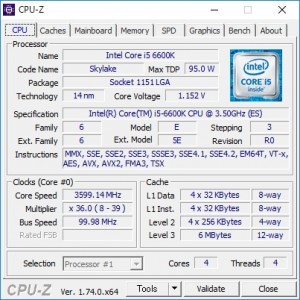

Core i5-6600Kの「CPU-Z 1.74.0」の結果。TurboBoost機能によりコア倍率は最大39倍（3.90GHz）まで向上するが、マルチスレッド処理では36倍（3.60GHz）で頭打ちとなる

豊富なチューニング項目が揃う「UEFI DualBIOS」

「GA-Z170M-D3H」の制御プログラムは、GIGABYTE製マザーボードではおなじみの「UEFI DualBIOS」。テキストベースの軽快なUIで、マウスによる各種操作にも対応。さらにチューニング項目も豊富に用意されており、CPUの耐性さえ十分ならかなりアグレッシブなオーバークロックも可能だ。ちなみにチューニング項目以外についてはこちらのレビューに詳しいので合わせて参照いただきたい。

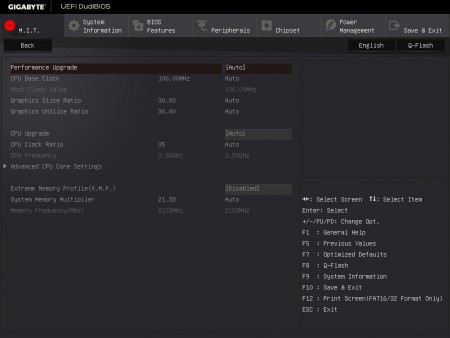

主要なチューニング項目は「M.I.T」タブの「Advanced Frequency Settings」にまとめられている。なお各項目の設定などはUEFIのアップデートにより変更される可能性がある
BCLKは80.00～500.00MHzまで0.01MHz刻みに設定できる
CPU倍率は8～127倍まで設定可能。BCLKとの組み合わせでかなり細かいクロック設定ができる
メモリ倍率は8～41.33倍まで用意されておりCPU倍率と同様、一般的な運用であれば不足することはないだろう
X.M.Pプロファイルを使えば、タイミングや電圧を設定することなくオーバークロックメモリを使用できる	メモリタイミングを詰めたい場合は「Memory Sub Timings」で詳細設定ができる
CPUやメモリの電圧を設定できる「Advanced Voltage Settings」
