2.5インチSSDを搭載してみる

マザーボードトレイ背面に、2.5インチSSDを搭載してみる。駆動部分がないSSDに絞られたマウントスペースは、対角2箇所のネジだけで固定。難しい仕掛けや、作業を遮るものはなく、簡単にマウントできる。なおケーブルの向かう方向を考慮し、コネクタは下向きに固定しよう。

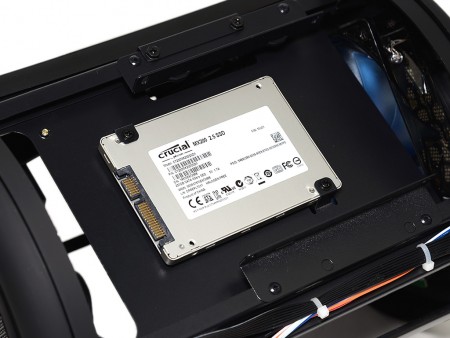

特に注意点がない2.5インチSSDマウントスペース。強いて言うならば、3.5インチマウントスペースの内側のポジションになるため、搭載する順番に注意

3.5インチHDDを搭載してみる

次に3.5インチHDDを搭載してみよう。2.5インチSSDに覆い被さるスタイルでマウントされる3.5インチHDDは、”駆動系ストレージ”につき、側面各2本のネジでガッチリと固定。マウントには付属のインチネジを使う。なお上方向のスペースに余裕がないため、コネクタは2.5インチSSD同様、下向きに固定する事になる。

2.5インチSSDの上を大きく覆うようにマウントされる、3.5インチHDD。画像でも分かる通り、外装パネルには僅かに接触しないギリギリのポジションに搭載される

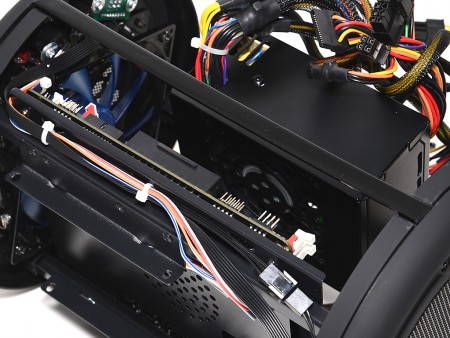

2.5インチSSD、3.5インチHDDは共にコネクタを下方向に搭載。SATAケーブルはマザーボードトレイ下部にカットされた長方形の穴を行き来。最短でマザーボード側コネクタに接続できる	ちなみに2.5インチSSDのコネクタは設置面と密着スレスレの状態でマウントされるため、場合によってはSATA電源ケーブルが挿しにくい事がある。コネクタを破損しないように注意しよう

CPUクーラー有効スペース

CPUクーラーの有効スペースは、さすがに狭い。Mini-ITX規格のマザーボードは、SFX規格の電源ユニットに覆い被され、その空間に用意された搭載エリアは、高さ60mmまでに制限される。さすがに選択肢は限られるが、「黒鼓」の発売元であるアイティーシーが代理店を務めるRAIJINTEK（本社：台湾）ブランドから発売中の「ZELOS」を用意。高さ44mmのトップフロー型CPUクーラーで、「黒鼓」には都合が良い。

	CPUクーラーは、SFX規格電源ユニットと向かい合う。全高44mmの「ZELOS」を搭載すると、残る空間は実測約10mm強だった

拡張カードは搭載できるのか

特殊形状で内部容積が限られる「黒鼓」だが、拡張スロットは1段を備え、ロープロファイルタイプのみ搭載できるとされている。マザーボードの拡張スロット周辺を確認すると、特に基板と干渉するものはなく、公称通りロープロファイル規格内であれば、搭載はできるだろう。ただし懸念すべきはトップ部に搭載される冷却ファンの”風の通り道”を一部塞ぐ状態になること。内部の熱を気にするのであれば、CPU内蔵グラフィックの利用に留めておきたい。

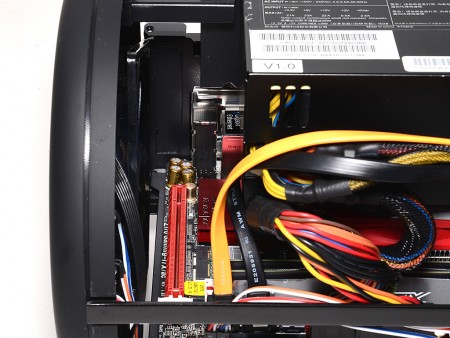

	下から上に風が抜けるエアフローに、基板がひさしのように覆い被さる事になる。近頃は内蔵グラフィックの性能もいいため、使用用途と相談しつつ、くれぐれも無理は禁物

極めて実用的なリビングPCとしての素質

円柱という特殊な形状だけに、無駄な空間ができやすい。それでも「黒鼓」は絶妙なマザーボードの搭載ポジションから、上手に構成パーツの居住スペースが確保されている。とはいえそれなりに制限もあり、拡張性も決して褒められたものではないが、そもそもこの手のモデルに難しい注文はそぐわない。

組み込み時の横置き状態では、ボディがコロコロと転がる。ポジションの維持がし辛く、慣れない作業にはじめは戸惑った。なお外装パネルがやや外れにくいが、プラスチック部品に傷を付けないように注意して作業しよう

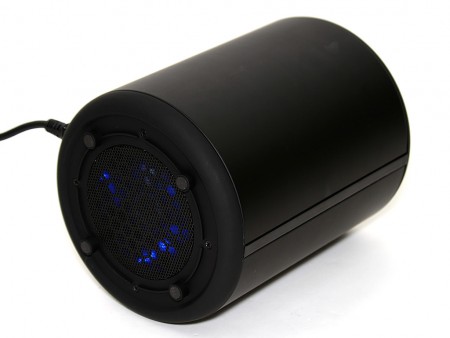

どことなく愛嬌のある円柱は、角が丸い分だけ全体に柔らい印象が強く、箱形PCケースのような冷たさを感じさせない。机の片隅に追いやるのではなく、トップとボトムから漏れるBlueLEDの発光がアクセントになった”黒い筒”は、インテリアの要素を兼ね備えた実用的PCとして、ぜひリビングで使いたい。秀作「黒鼓」はロングセラーの予感がする。
