エルミタ的速攻撮って出しレビュー Vol.468
2016.01.10 更新
文：GDM編集部 池西 樹
 |
|
| ここからははめ込み式のカバーを取り外し、内部構造のチェックを開始する | |
続いて、はめ込み式のカバーを取り外し、NANDフラッシュやコントローラ、キャッシュメモリなどの実装コンポーネントを確認していこう。前述の通りコントローラはSilicon Motion「SM2256」で、NANDフラッシュやキャッシュメモリにはMicron製が採用されていた。
 |
 |

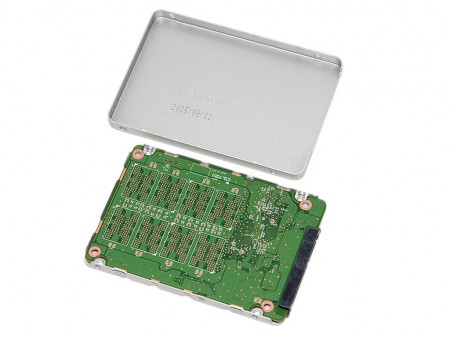

| 台座への基板の固定もはめ込み式のため、「BX200」シリーズには一切ネジが使用されていない | |
 |
|

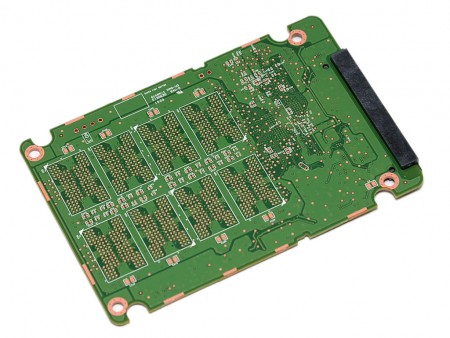

| 基板表面には主要コンポーネントは実装されず、NANDフラッシュ用の空きパターンのみ | |
 |
|

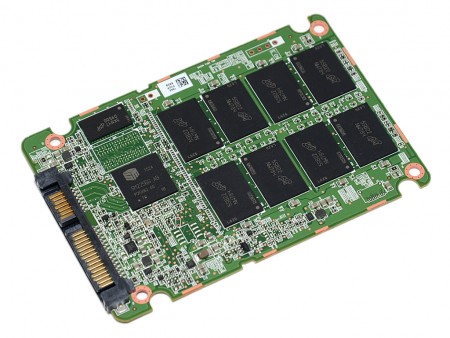

| 基板裏面には8枚のNANDフラッシュ、コントローラ、キャッシュメモリを搭載 | |
 |
|

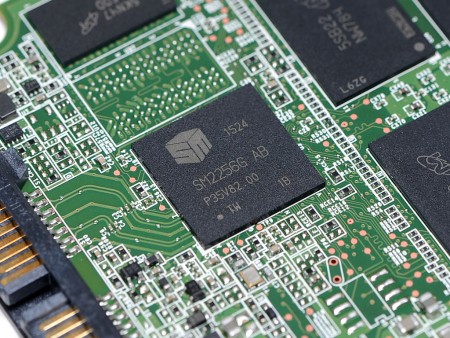

| コントローラはTLC NAND向け機能が充実したSilicon Motion「SM2256」 | |
 |
 |
| NANDフラッシュはMicron製TLC NAND「MT29F512G08EMCBBJ5-6」（FBGAコード：NW784）。製造プロセスは16nm、転送速度は333MT/s、容量は32GB | キャッシュメモリはMicron「MT41K256M16LY-107」（FBGAコード：D9SDD）。動作クロックはDDR3L-1866MHz、容量は512MB |
 |
インターフェイスは標準的なSATA3.0（6Gbps） |
 |
 |
| ケースカバーと台座はいずれもアルミニウム製。台座のコントローラ接触部分には熱伝導シートが貼り付けられていた | |
