ロープロ対応のコンパクト基板を採用。表面にはダークグレーのアルミニウムカバーを実装

スペックを確認したところで、ここからは画像を中心に外観からチェックを開始しよう。ロープロファイルサイズの基板は、表面・裏面ともダークグレーのアルミニウムカバーで保護されており、搭載時に基板を傷つけてしまう心配はない。また裏面カバーには「ZOTAC」のロゴがデザインされており、同社製グラフィックスカードとのマッチングも良好だ。

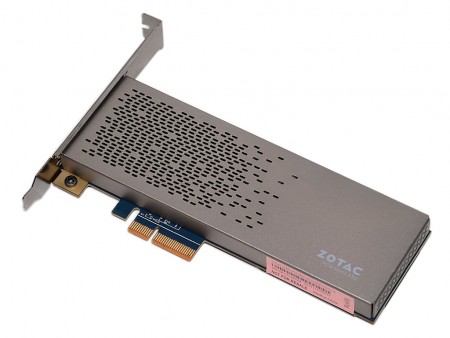

サンドブラッシュ仕上げのアルミニウムカバーで保護された「SONIX P3400 SSD PCIe」

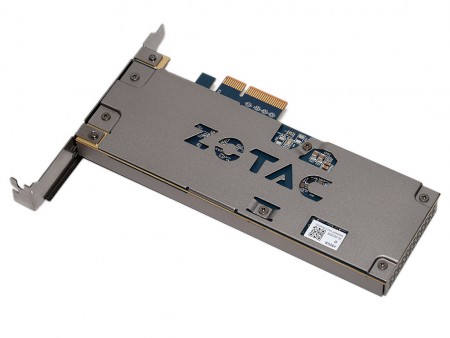

背面には「ZOTAC」のロゴがデザインされたアルミニウムカバーを装着。NANDフラッシュの冷却効果も期待できる
多数の通気孔を備えるブラケット。製品にはフルハイトとロープロファイルの2種類が付属する	バスインターフェイスはPCI-Express3.0（x4）に対応。SATA3.0（6Gbps）の約5倍となる32Gbpsの広大な帯域幅を使用できる

アルミニウムカバーを取り外し、実装コンポーネントをチェック

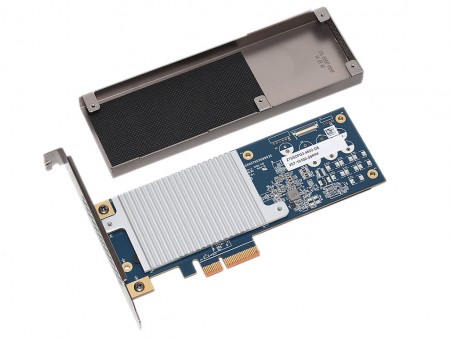

ここからはアルミニウムカバーを取り外し、実装コンポーネントのチェックを開始する

続いてアルミニウムカバーを取り外し、基板構成や実装コンポーネントを確認していこう。基板表面には薄型のアルミニウムヒートシンクが実装され、コントローラやNANDフラッシュ、キャッシュメモリを効率よく冷却する仕組み。また電源回路の多くは空きパターンのため、さらなるコンパクト化も比較的容易にできそうだ。
