「Define Nano S」内部構造チェック

「Define Nano S」の外装周りをチェックしたあとは、内部の構造について詳しく解説していこう。まず左サイドパネルを開いた状態で中を覗くと、拍子抜けするほどアッサリとした構造である事が分かる。Mini-ITX対応のミニタワーながら、MicroATX並のボディサイズが特徴だが、その分何かを詰め込むのではなく、空間がゆったり確保されている。

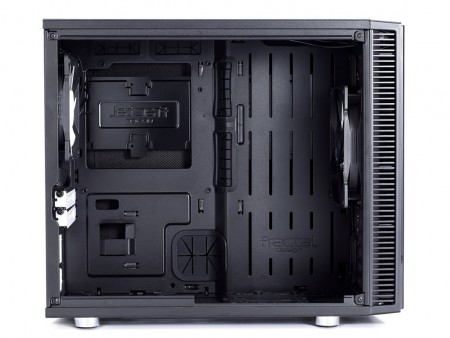

外装同様にマットブラック塗装。ドライブベイのたぐいは見当たらず、内部は実にすっきりとしている

移動できるボトム面の2.5 / 3.5インチ共用シャドウベイ

内部構造の手始めに「Define Nano S」のドライブベイレイアウトからチェックを開始しよう。まず、通気孔仕様のボトム面には、Fractal Designロゴがデザインされたトレイがある。これは2.5 / 3.5インチ共用のシャドウベイだ。2.5インチSSDまたは3.5インチは底面からのネジ留め式で、いずれか1台が搭載できる。また、トレイは裏側から4本のネジで固定され、前後方向に約75mmスライドが可能。さらにトレイ自体をマザーボードの右横部分に移動可能で、縦置きスタイルにも対応する。

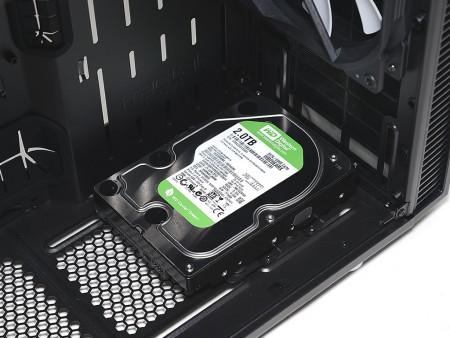

2.5 / 3.5インチ共用シャドウベイはトレイタイプ。ネジ留めされた部分はスリットタイプで、マウントポジションを任意で変更できる

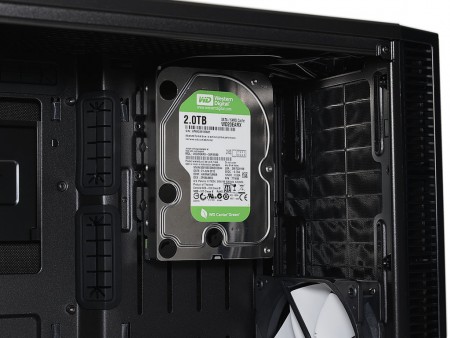

マザーボードトレイの右上部に場所を変えてのマウントも可能。なお3.5インチHDDを搭載する場合は、フロント標準搭載の140mm口径ファンを下段部分に移動する必要がある
	専用トレイはボトム面で4本、マザーボードトレイ右上部で2本のネジを使い固定。なお3.5インチHDD用のネジ穴には、あらかじめ防振ゴムが装備されている

右側面のフロント寄り上部の2.5 / 3.5インチ共用シャドウベイ

右側面、フロントパネル寄りの上部エリアにも、2.5 / 3.5インチ共用シャドウベイがある。専用トレイはハンドスクリュー1本で固定され、3.5インチHDD用または2.5インチSSD用のネジ穴を用意。いずれか1台が搭載可能だ。ちなみにマザーボードを搭載する面と段差を設ける事で、厚さ約2.5mmの3.5インチHDDも、サイドパネルに干渉せず、マウントができるように設計されている。

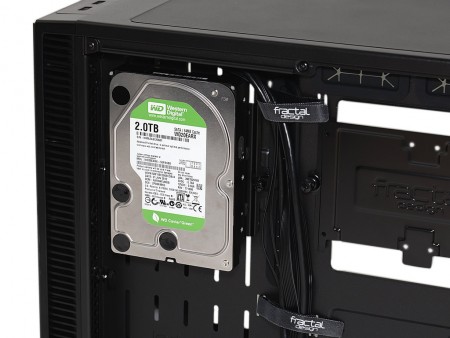

マザーボードトレイ裏面も有効活用。3.5インチHDDまたは2.5インチSSDは、コネクタを下方向に搭載する事になる
	専用トレイはハンドスクリュー1本で固定。3.5インチHDDのみ、防振用ゴムが4箇所装着済み。2.5インチSSD共に、底面4つのネジ穴を使って固定する

CPUソケット裏の2.5インチ専用シャドウベイ

ストレージ搭載スペースの最後は右側面、CPUソケットの真裏にあたる2.5インチ専用シャドウベイだ。CPUクーラーメンテナンスホールを塞ぐように固定されたトレイには、最大2台の2.5インチSSDを並べてマウントできるようになっている。こちらもマザーボードトレイ背面を有効に活用した、設計の妙と言える部分だ。

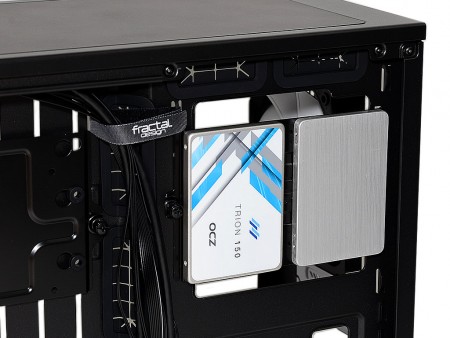

2台のSSDが並ぶ様子は、システム用にRAID構成にしたり、比較的安価なTLC NAND採用の大容量SSDをデータ用に搭載する等、あれこれ使い道が想像できる
	専用トレイはハンドスクリュー1本で固定。着脱を容易にする事で、決してCPUクーラーメンテナンスホールとしての役割を犠牲にしない
