エルミタ的速攻撮って出しレビュー Vol.494
2016.06.24 更新
文：GDM編集部 池西 樹
ここからはASRock「J3160DC-ITX」の詳細を画像で確認していくことにしよう。Celeron J3160にはCPUに加え、GPUやチップセットの機能が統合されているため、主要ICはSoCのみの1チップ構成。プロセッサの冷却には基板の約1/4を専有する大型パッシブヒートシンクが実装され、ファンレス駆動に対応する。
 |
|

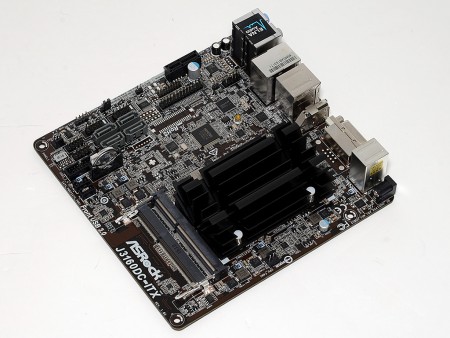

| 機能的に制限されることが多い省電力マザーボードだが、「J3160DC-ITX」では、SATAコントローラやUSBハブを搭載し、メインストリームに匹敵する拡張性を備える | |
 |
|
| 高負荷時でも安定した動作ができるよう大型のパッシブヒートシンクを搭載。サイズは実測でW88×D55×H31mm | |
 |
|
| 主要チップは基板表面にまとめて配置されるため、裏面には大きなICなどはなくスッキリとした印象 | |
 |
|
| バックパネルインターフェイスは、USB3.0×4、USB2.0×2、音声入出力×6、PS/2×1、ギガビットLAN×1。ディスプレイ出力は、HDMI×1、DisplayPort×1、DVI-D×1の3系統を備える | |
 |
|

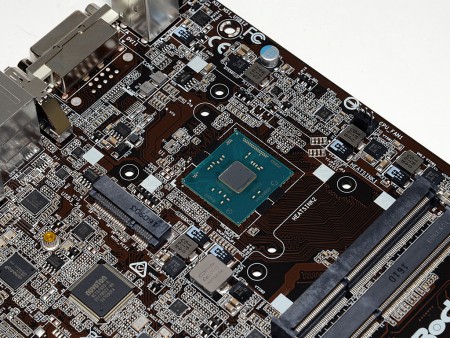

| 省電力なデスクトップ向けSoCを採用しているため、電源回路はシンプルな構成 | |
 |
|

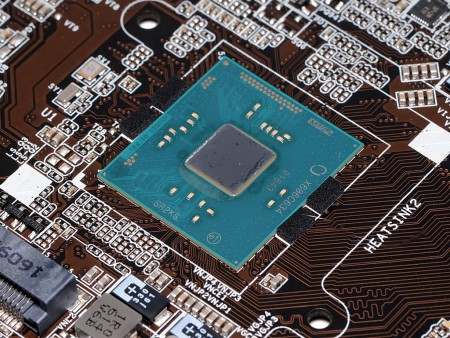

| TDP6WのクアッドコアプロセッサCeleron J3160。Tjunctionは90℃に設定され、温度耐性は高い | |
 |
 |
| SoCの冷却用ヒートシンクは4本のプッシュピンで基板に固定。高さはバックパネルに合わせられており、スリムケースにも問題なく搭載できる | |
