エルミタ的速攻撮って出しレビュー Vol.496
2016.07.07 更新
文：GDM編集部 絵踏 一
「WINDFORCE 3X」の下には、優秀なクーラーとタッグを組んで強力なオーバークロックを可能にする、強靭なオリジナル基板が隠れていた。電源フェーズは、リファレンス（5+1フェーズ）から大幅に強化された8+2フェーズ構成。周囲を固めるコンポーネントもまた、独自規格「Ultra Durable VGA」に準拠した高品質パーツが採用されている。
 |
|
| オリジナルモデルの魅力でもある、優れた信頼性を支える独自設計の基板。ひと際目を引くのは、びっしりとコンポーネントに埋め尽くされた電源回路だ | |
 |
|
| 電源構成は、リファレンスから強化された8+2フェーズを搭載。コンポーネントも「Ultra Durable VGA」仕様の高品位部品が選りすぐって実装されている | |
 |
 |
| 電源回路はGPUコアで8フェーズ、メモリ2フェーズを搭載。オーバークロックや高負荷時の安定動作を支えている | |
 |
|
| 中央にはGPUコアを配置、その周辺にメモリチップ8枚が実装されている | |
 |
|

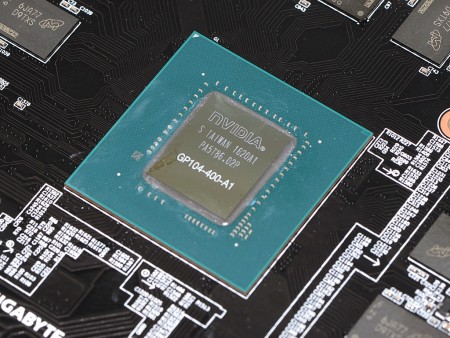

| GPUは、Pascalアーキテクチャの「GP104」コアを採用する「GeForce GTX 1080」。72億個のトランジスタを集積、CUDAコア2,560基から構成される | |
 |
 |
| ビデオメモリは、Micron Technology製の10Gbpsチップ「6JA77 D9TXS」を実装。合計8枚で8GBを構成している | |
 |
|

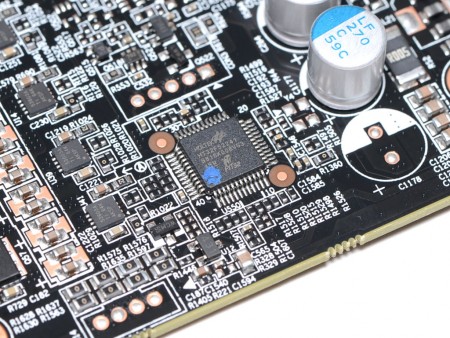

| Holtek Semiconductor製PWMコントローラ「HT32F52241」 | |
 |
 |
| MOSFETは、Alpha & Omega Semiconductorの「AON6508」と「AON6414A」が実装されている | 電源回路に実装されている、高耐久のアルミ固体コンデンサ |
 |
 |
| コネクタ付近に実装されている、Winbond製電源レギュレータ | 冷却ファンを駆動させている4pinのファンコネクタ。基板上に合計3基が実装され、それぞれ個別にファンが接続されている |
 |
|

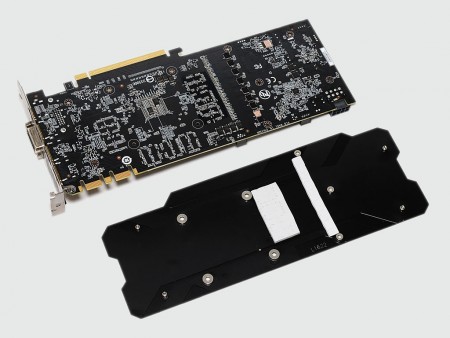

| 背面のバックプレートを取り外してみる。MOSFETなど電源周りとサーマルパッドで接触、放熱板として機能している | |
 |
 |
| バックプレートとサーマルパッド越しに接触していたMOSFET | プレートの内側には、背の低いタンタルコンデンサが実装されていた |
