エルミタ的速攻撮って出しレビュー Vol.510
2016.08.30 更新
文：GDM編集部 絵踏 一
「DeskMini 110」に搭載されているのは、執筆時点で唯一のMini-STX対応マザーボードとしてリリースされている、ASRockの「H110M-STX」だ。チップセットはIntel H110を搭載し、DDR4-2,133MHzに対応するSODIMM×2、Ultra M.2×1、SATA3.0（6Gbps）×2、通信モジュール用のM.2×1（Type-2230 / Key E）などを実装している。
 |
|
| ASRockからマザーボード単体でもリリースされている、Mini-STX対応モデル「H110M-STX」 | |
 |
 |
| 基板上でかなりの面積を占有しているLGA1151ソケット。TDP最大65WまでのSkylake世代CPUが搭載できる | ソケット脇に実装されている、電源回路用のヒートシンク |
 |
 |
| 電源回路はボード上下に実装、ヒートシンクはそれらをサンドイッチするようにネジ止めされていた | |
 |
 |
| CPU周りの電源回路は3フェーズ構成 | |
 |
|

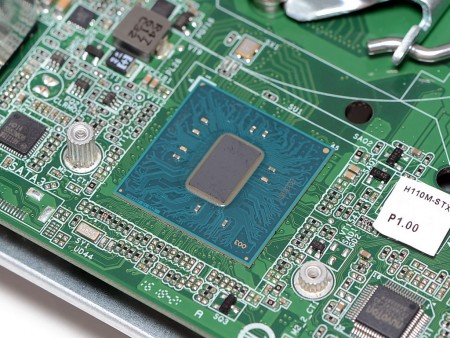

| Intelの廉価版チップH110を搭載。低発熱チップのため、ヒートシンクなどは装着されていない。なお、すぐ脇に実装されているのはM.2固定用のネジだ | |
 |
 |
| DDR4-2,133MHz対応のSO-DIMMスロット。2基で最大32GBに対応する | PCIe3.0（x4）接続のUltra M.2（Type-2280）と、通信モジュール用のM.2（Type-2230 / Key E） |
 |
|

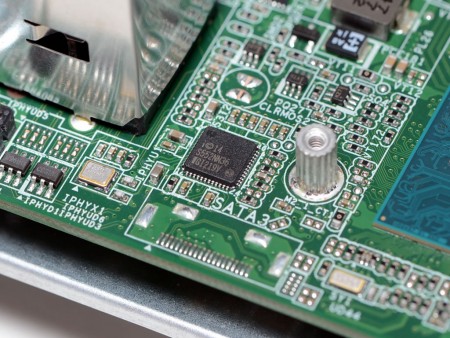

| ネットワークチップは、ギガビット対応のIntel「I219V」を実装している | |
 |
 |
| Realtek製オーディオデコーダIC「RTD2168」 | Winbond製のSPIフラッシュ「25Q64FVSIQ」 |
 |
Nuvoton製I/Oコントローラ「NCT5567D-B」 |
 |
 |
| CPUクーラー用の4pinコネクタ。なお、ソケット近くには産業用と思われる5pinタイプも実装されていた | |
 |
|

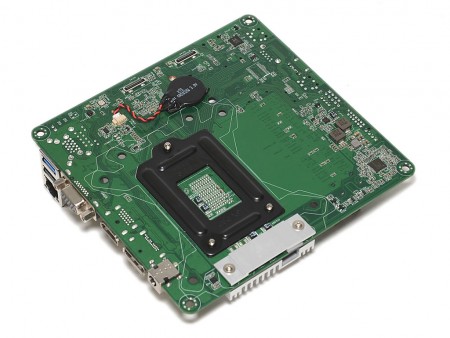

| マザーボードの裏面をチェック。限られたボード面積を有効活用するため、こちら側にも複数のチップやコネクタが実装されている | |
 |
 |
| ケーブル引き出しタイプのSATAコネクタ。きちんと上下の向きがあるため、接続時にはよく確認しておこう | 待機電力を供給する、CR2032タイプのボタン型電池 |
 |
 |
| Realtek製のオーディオチップ「ALC283」も基板裏に実装されていた | Richtek Technology製のPWMコントローラ「RT3606BC」 |
