エルミタ的速攻撮って出しレビュー Vol.520
2016.10.21 更新
文：GDM編集部 池西 樹
「RX-480P8DBA6」では、VGAクーラーだけでなく基板もオリジナル設計。電源回路は超低ノイズ仕様のプレミアムチョーク「XL Inductor」をはじめとした高品質コンポーネントによる6+2フェーズ回路で、補助電源コネクタも6pin×1から8pin×1へと増強。これにより、オーバークロック仕様ながら安定動作を可能にしている。
 |
|

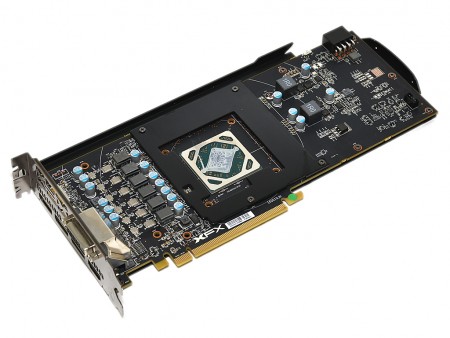

| ビデオメモリの冷却のため、GPUコアの周囲にはメタルプレートを搭載 | |
 |
|

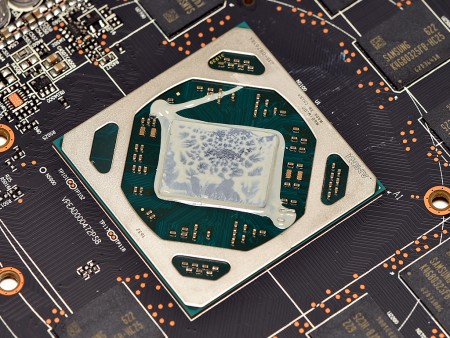

| Polarisアーキテクチャを採用するRadeon RX 480。ストリームプロセッサは2,304基、ダイサイズは232㎡ | |
 |
|

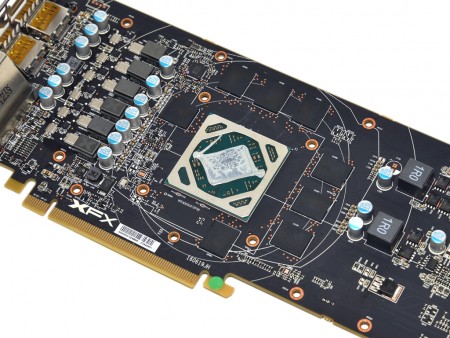

| メモリ冷却用のメタルプレートを取り外したところ。GPUを囲むように8枚のビデオメモリを搭載 | |
 |
 |
| ビデオメモリは容量1GB、クロック8,000MHzのGDDR5、Samsung「K4G80325FB-HC25」 | メタルプレートのメモリ接触部には熱伝導シートが貼り付けられていた |
 |
|

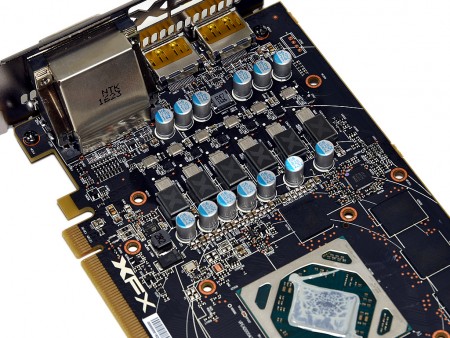

| 6フェーズ構成のGPUコア電源回路 | |
 |
 |
| プレミアムチョーク「XL Inductor」や、メタルカバーのMOSFETなど高品質なコンポーネントを採用 | |
 |
 |
| IR製デジタルPWMコントローラ「3567B」 | Anped製PWMコンバーター「APW8713」 |
 |
|

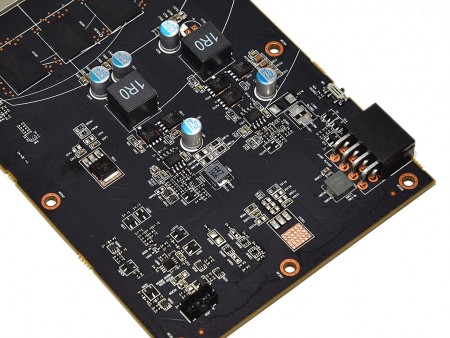

| 基板前方に配置されたメモリ用の2フェーズ電源回路 | |
 |
 |
| 補助電源コネクタはリファレンスの6pin×1から8pin×1へ変更され、PCI-Expressスロットと合わせ225Wまで供給可能 | |
 |
|

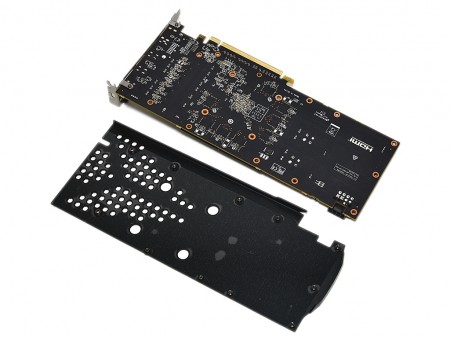

| 基板裏面を覆うメタル製バックプレートは都合11本のネジで基板に固定 | |
 |
 |
| 基板裏面にはメモリや電源回路などの主要コンポーネントは一切搭載されていない | バックプレート後方には、隙間に熱が篭もらないよう通気孔を備える |
