エルミタ的速攻撮って出しレビュー Vol.522
2016.10.28 更新
文：GDM編集部 松枝 清顕
「S340 Elite-VR」のストレージ搭載スペースは計3ヵ所に分散。最大搭載可能数は、2.5インチSSD×4台+3.5インチHDD×2台、または2.5インチSSD×3台+3.5インチHDD×3台で、用途に応じて構成が変更できる。ここでは全ての搭載スペースに、ストレージをマウントしてみよう。
 |
|

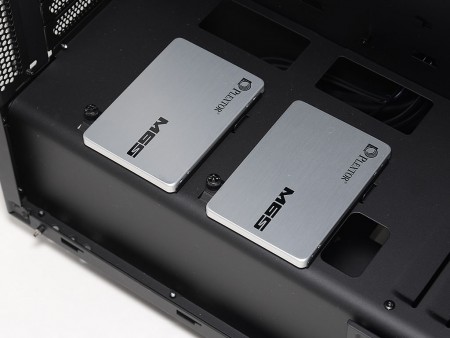

| ボトムカバー上部の専用トレイに、2.5インチSSDを並べて2台搭載。コネクタ方向には、カバー内部へアクセスできるスルーホールがあり、SATAケーブルの露出を最短で処理できる | |
 |
|

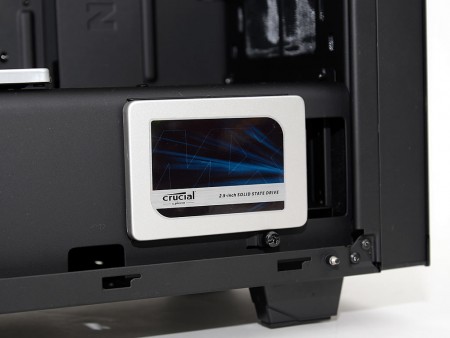

| ボトムカバー側面に、2.5インチSSD 1台を搭載。同じくコネクタ方向にスルーホールが設けられており、徹底したケーブルマネジメントにより設計されている事が分かる | |
 |
|

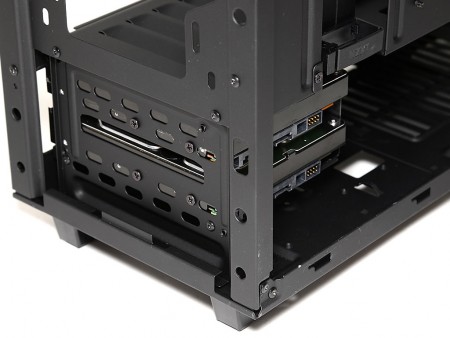

| フロントパネル裏手の下部に設けられた、3.5インチ兼用のシャドウベイ。3.5インチHDDの固定はフロントパネルと内部防塵フィルタを一旦取り外し、シャーシの開口部からHDDの側面をネジ留め。なお基本は片側2ヵ所のみのネジ留めで、反対側にも1本分のネジ穴があるものの、狭い内部では作業がしにくい | |
 |
|

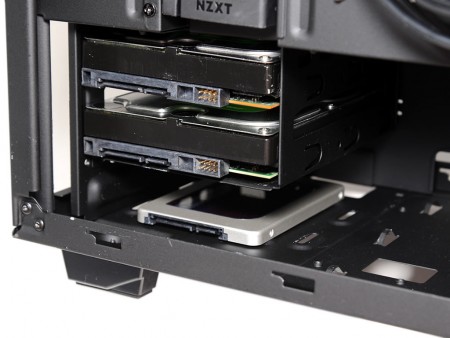

| 3.5インチシャドウベイ下部にある「+（プラス）1」の底面に、2.5インチSSDをネジ留め。床ベタ置きになるため、SATAケーブルのコネクタはストレートタイプを推奨 | |
 |
 |
| 3.5インチシャドウベイと、「+（プラス）1」のネジ穴。特に底面を見ると、3.5インチ用の穴も装備されている事が分かる | |
