120mm口径ファンが最大3基搭載可能なフロントパネル

ここからは「VIEW 27」の冷却機構を確認していこう。まずシャーシのフロントパネル部には、120mm口径ファンが最大で3基搭載可能。最も大風量が生み出せるスペースとなる。プラスチック製のフロントパネル両側面にあるスリットから、外気を取り込み、PCケース内部に新鮮な風を常時送り込む。ここはオプション扱いだが、静音性を考慮しつつ、回転数の低い冷却ファンを最低でも1基は搭載しておきたい。なおラジエターの搭載スペースとしても機能し、最大で360mmサイズまでがサポートされる。

画像は防塵フィルタを外した状態のシャーシ側フロントパネル。増設ファンのネジ穴はスリットタイプを採用。実測約25mmのストロークで、冷却ファンの搭載位置が調節できる

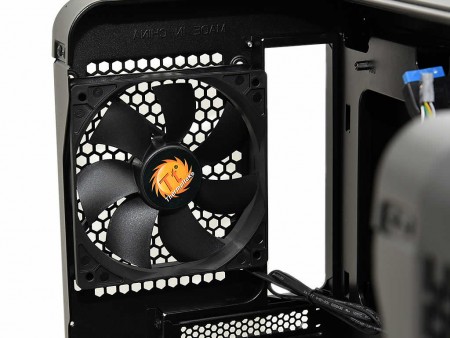

標準装備の120mm口径リア排気ファン

リア上部には120mm口径ファン1基が標準で装備される。CPUソケット周辺の熱を排出する役割を果たし、熱の滞留を防いでくれる。なおスペックは回転数1,000rpm、騒音値16dBA。実際に動作させてみたところ、静音性は非常に高い事が分かった。

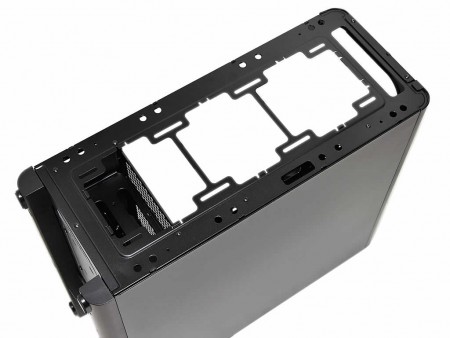

特異な形状のトップパネルには冷却ファンが増設できないため、リア排気ファンの役割は大きい

ボトムカバー上の冷却ファン増設スペース

ボトムカバーの天板部にあるハニカム状の通気孔。ここには120mm口径ファン1基の増設に対応するネジ穴が用意されていた。製品資料によると、エアフローレイアウトは、ボトムカバーの内部方向への吹きつけを想定。風が直接当たる先には、2.5 / 3.5インチ共用のHDDケージがあり、ストレージ冷却用としての装備である事がわかる。

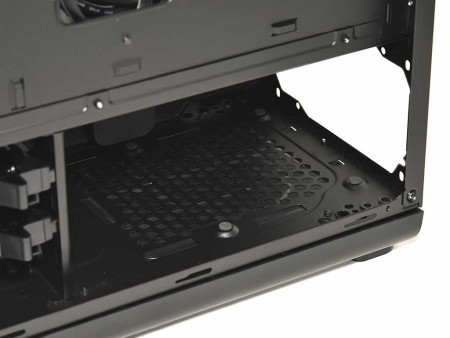

ボトムカバーの天板にも120mm口径ファンが増設可能。一般的な25mm厚を想定し、「Screw M3x30Lmm」が4本付属する

横に8段+縦に2段の拡張スロット

魅せるPCを意識しているのは、開口部の広いアクリルウインドウだけではない。拡張スロットにもある仕掛けが用意されていた。
　リアパネルデザインのセッションで確認したとおり、拡張スロットは横列の8段に加え、縦列にも2段を構えている。当然ここで注目すべきは後者の”縦列2段”だろう。

標準的な横列の拡張スロットに加え、縦にも2段分を用意。なお拡張スロット金具は、いずれも通気孔仕様で、インチネジにより固定されている

縦2段の拡張スロットを使えば、グラフィックスカードをマザーボードと水平に装着可能。通常PCケース内部の底面に向けて搭載されるVGAクーラーが、左サイドパネル正面より眺めることができるようになる。冷却ファンの動作やLEDイルミネーションなど、各社のオリジナリティ溢れるVGAクーラーが、PCケース内部で一層際立つというワケだ。
　なおこれを実現するには、別売りのライザーケーブル「PCI Express Extender Cable」が必須。Thermaltakeのオープンフレームケース「Core P3」にも使われる専用アクセサリーだ。

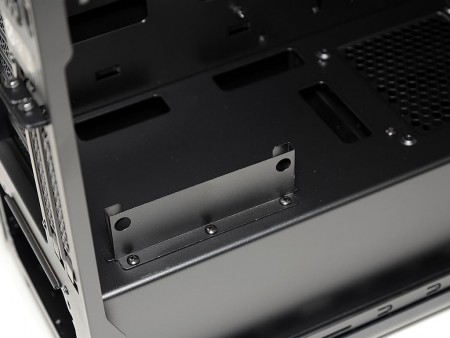

ボトムカバーの上には、グラフィックスカードの縦置き化に必須のライザーケーブル”固定用台座”が装備されている
ライザーケーブル「PCI Express Extender Cable」は、秋葉原の主要PCパーツショップで在庫を確認（2016年12月現在）。売価は税抜1,700円前後だった

電源ユニット搭載スペース

電源ユニットはボトムレイアウトを採用。一般的なマウント方法と同じく、背面に設けられた穴に、インチネジで固定する。なお「VIEW 27」にはボトムカバーが装着されているため、インストールは右サイドパネルを一旦取り外し、右側面から行う必要がある。

ボトムカバーがあるため、右側面の開口部からインストール。設置面にはクッションゴムが装備される。なお同一フロアにあるHDDケージまでの距離は実測で約220mmだった
