「Z270 GAMING M7」の実動チェック開始

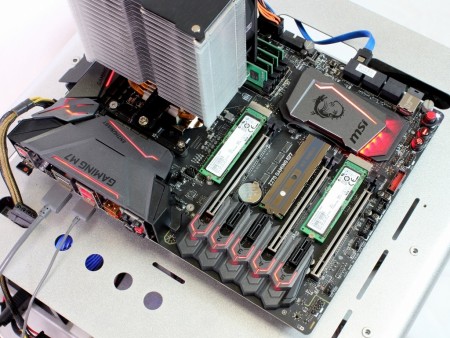

MSI「Z270 GAMING M7」とIntel Core i7-7700Kを組み合わせたPCを構築。実動チェックを開始する

ここからはMSI「Z270 GAMING M7」をベースにしたPCを組み立て、実動チェックを進めていく。CPUにはKabylake世代のフラッグシップCore i7-7700Kを使用。セッション後半では「GAME Boost」機能によるオーバークロックにも挑戦する。なお詳細スペックについては以下の「テスト機材構成表」を参照頂きたい。

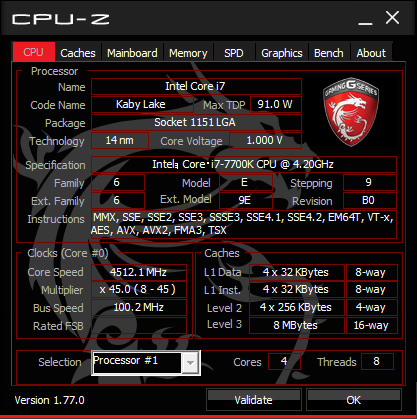

Core i7-7700Kの「CPU-Z 1.77.0」の結果。アイドル時は800MHz、高負荷時は最高4.50GHzまでクロックが変動する

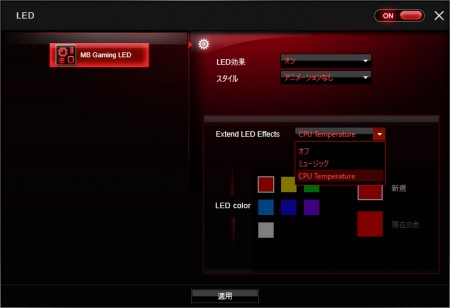

「Gaming App」を使えば、マザーボードの上のRGB LEDライティングのカラーや発光パターンを変更できる

2種類のモードを選択できる独自UEFI「Click BIOS 5」

「Z270 GAMING M7」に搭載される制御プログラムは、MSIおなじみの「Click BIOS 5」。基本的な機能に簡単にアクセスできる「EZ Mode」と、詳細なカスタマイズができる「Advanced Mode」を備え、シームレスに切り替えが可能。また7段階にCPUクロックを調整できるオーバークロック機能「GAME BOOST Knob」や、「XMP」の有効・無効を設定できる「XMP」ボタン、M.2 SSDのRAID 0を1クリックで構築できる「M.2 Genie」などの独自機能を搭載する。なお設定項目や設定値はUEFIのバージョンによって異なる可能性がある。

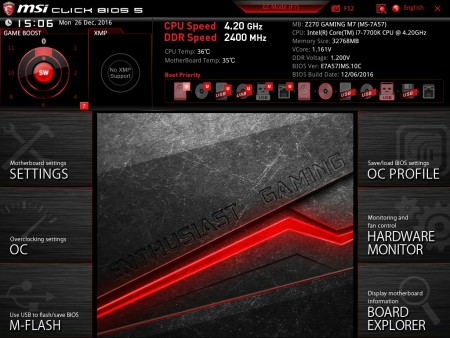

基本的な情報に簡単にアクセスできる「EZ Mode」。簡易的なチューニング機能も実装され、よほど詳細な設定を行わない限りはこちらで十分事足りる
「Hardware Monitor」画面では、ファンやポンプの回転数を一括で確認・調整できる
「EZ Mode」と「Advanced Mode」は「F7」キーでシームレスに切り替え可能
システム状態の確認やオンボードデバイスの設定をする「SETTINGS」タブ
CPU倍率は8～83倍、BCLKは70～655.25Hzまで設定可能。変更した内容は即座に画面上部に表示される
「Memory Try It」には主要メモリメーカーごとのメモリプロファイルが用意されている	納得の行くチューニングができたらプロファイルとして保存しておこう

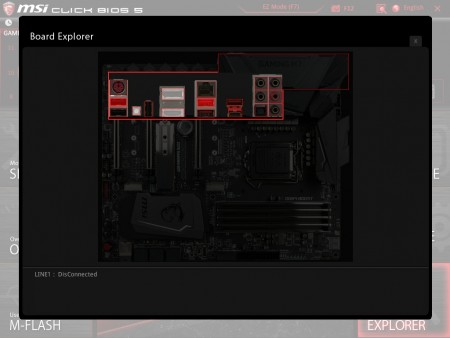

「Board Explorer」を使えば、マザーボード上のコンポーネントやリアインターフェイスに接続しているデバイスを確認できる
