リザーバータンクとポンプの選び方

今回使用したのはポンプ一体型リザーバー「Pacific PR22-D5」（型番：CL-W082-PL00BL-A）だが、もちろんポンプとリザーバータンクを個別に搭載することもできる。どちらを選ぶかは「好みはもちろん、PCケースのサイズによる」（門馬氏）が、単純にポンプとリザーバータンク間の配管が増え、全体構成は異なってくる。なお上級者になれば、ハードチューブによって両端を接続したリザーバータンクを”宙に浮かせる”ように配置することも可能。

「リザーバータンク容量は大きいに越したことはない」（門馬氏）。冷却性能に直結するため慎重に選択したい
容量600mlのポンプ一体型リザーバータンク「Pacific PT60-S」（型番：CL-W028-PL00BL-A）。付属ブラケットを使用する事で横置き設置も可能	5インチベイ2段分のスペースに設置できるポンプ一体型リザーバータンク「Pacific PR2U」（型番：CL-W085-PL00BL-A）。6mm厚のアクリルフロントパネル越しにクーラント液を確認できる。ケース内部にリザーバータンクスペースを確保できない時などに便利

エルボータイプ・フィッティングの使い方

DIY水冷挑戦にあたり、やや難解なのがフィッティングの選択だ。中でもエルボータイプのフィッティングの使いどころに悩むという人も多い。しかしながら、門馬氏によるとそれほど悩む必要はなく、チューブを曲げるのが大変なシーンに使うという意識で構わないという。
　今回はG1/4の外径5/8インチ（16mm）PETGチューブ用90°コンプレションフィッティング「Pacific G1/4 PETG Tube 90-Degree compression 16mm OD」（型番：CL-W097-CA00SL-A）をポンプ一体型リザーバー → VGAウォーターブロック間に使用した。その理由はポンプ一体型リザーバーのフィッティング口とラジエター（フロント）の隙間が狭くチューブの曲げ加工が難しいためだ。

使用したのは「Pacific G1/4 PETG Tube 90-Degree compression 16mm OD」。舌をかみそうな長いネーミングだが、90°に曲げるエルボータイプのフィッティングで、手狭なスペースで活用できる

さらにCPUウォーターブロック → ラジエター（トップ）にも使用。短いストレートのチューブ3本と2個の「Pacific G1/4 PETG Tube 90-Degree compression 16mm OD」を組み合わせた。このようにフィッティングは、長さが少し足りない場合や、曲げが困難といったシーンで活躍する便利なアイテム。門馬氏いわく「常に数個のストックがあると安心」と話す。

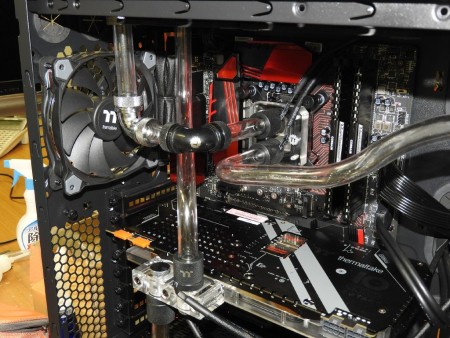

CPUウォーターブロック周りの配管。やや複雑な構成もエルボーフィッティングを使う事で、上手に取り回しができる。もちろん「メタルな質感がカッコイイ」という演出効果も
