正確かつ安定した電力を供給するデジタル電源「Digital Power+」

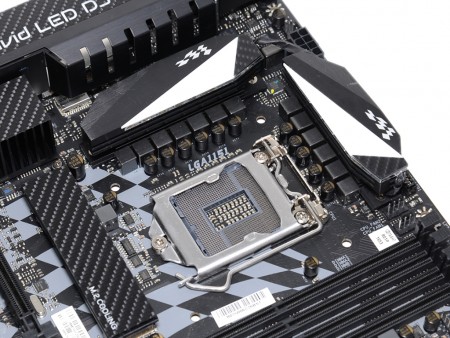

CPUに必要な電力を素早く供給するデジタル電源「Digital Power+」を採用するBIOSTAR「Z270GT9」。MOSFETには大型のヒートシンクを搭載し、オーバークロック耐性にも期待がかかる

スペックの確認ができたところで、ここからは画像による検証を進めていこう。ハイエンドモデルで特に重要な電源回路は、IR製PWMコントローラをベースにしたデジタル電源「Digital Power+」を採用。またハイサイドMOSFET、ローサイドMOSFET、ドライバICを統合した高効率チップ「PowIRstage IC」や、電力損失の少ない「Super Durable Ferrite Choke」などを組み合わせることで、CPUに必要な電力を正確かつ迅速に供給。高負荷時の安定性を高めるとともに、CPUを限界までチューニングすることができる。

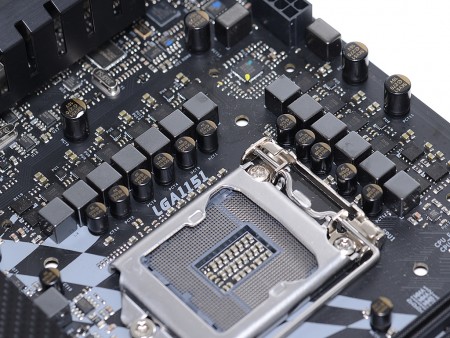

MOSFETには3つの機能を統合した「PowIRstage IC」を実装。14フェーズの多段構成ながらコンポーネントは最小限に抑えられている
	PWMコントローラはVR12 Rev 1.7に準拠するデジタルIC、IR「IR35201」を搭載
電源回路の一部には、ハイサイドとローサイドの2種類のMOSFETを実装
	MOSFET冷却用のヒートシンクには、専用ユーティリティ「VIVID LED DJ」で制御できるRGB LEDを内蔵

Intel 200シリーズ最上位チップIntel Z270搭載

搭載するチップセットはもちろん、Intel 200シリーズ最上位のIntel Z270。24レーンの豊富なPCI-Express3.0を備え、NVMe SSDは最大3台まで搭載可能。またCPUコア倍率の変更にも対応するため、“K”シリーズのCPUを組み合わせれば、比較的簡単にオーバークロックに挑戦することができる。

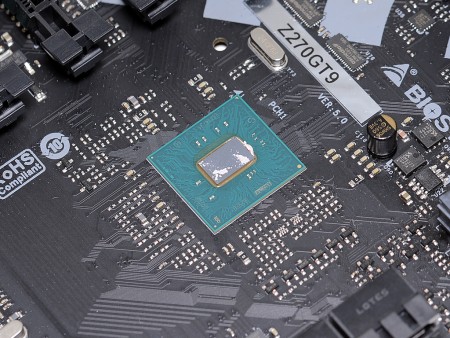

Intel 200シリーズ最上位チップセットIntel Z270。冷却用のヒートシンクを搭載するため、周辺には主だったICは実装されていない
実測W52×D74×H6mmの薄型ヒートシンク。「RACING」のロゴにはRGB LEDが内蔵される
