エルミタ的速攻撮って出しレビュー Vol.550
2017.03.13 更新
文：エルミタージュ秋葉原編集部 池西 樹
画像セッションのラストは、パッシブヒートシンクを取り外した基板側をチェックしていこう。電源回路はGPUやメモリに必要な電力を正確に供給できる、デジタルPWM制御の2+1フェーズ構成。また高効率・低発熱な「Super Low RDS(On) MOSFET」や「高品質なフェライトコアチョーク」を採用し、発生する熱を最小限に抑えている。
 |
|
| 基板前方にはGPUコアと4枚のビデオメモリを搭載。電源回路は基板後方にまとめられている | |
 |
|

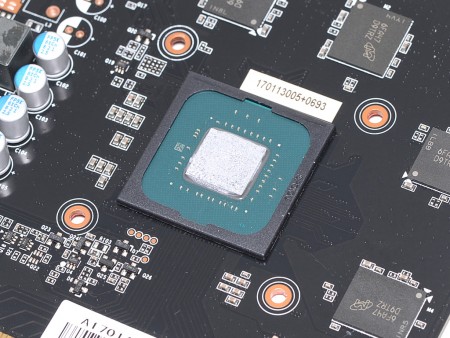

| Samsung 14nm FinFETプロセスで製造されるGeForce GTX 1050 Ti。Pascal世代のGPUではローエンドの位置づけだが、フルHDクラスまでなら十分な性能を発揮する | |
 |
|

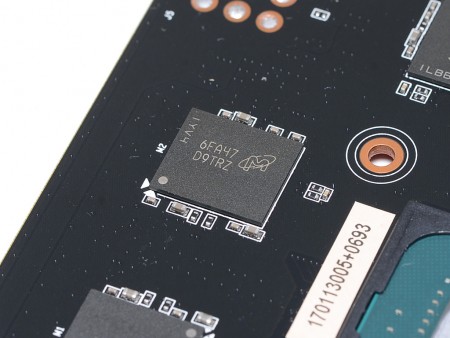

| GPUコアの周囲に配置された4枚のMicron製ビデオメモリ。メモリ種別はGDDR5、容量は1枚あたり1GBで、動作クロックは7,000MHz | |
 |
|

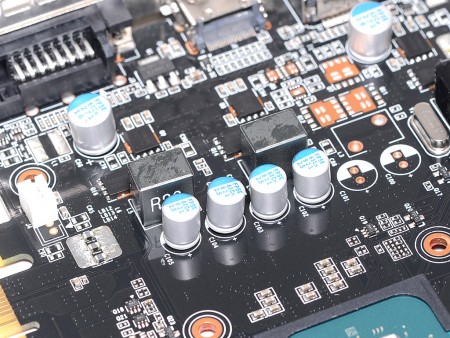

| GPUコア用の電源回路は2フェーズ構成。その横にはもう1フェーズ分の空きパターンが用意されていた | |
 |
 |
| MOSFETは、1フェーズあたりハイサイド×2とローサイド×1の計3基。いずれも高効率・低発熱な「Super Low RDS(On) MOSFET」を採用 | 1フェーズのメモリ用電源回路には2枚のMOSFETを搭載 |
 |
 |
| 基板上には冷却ファン用の2pin電源ヘッダが実装されていた | |
