シルバーのカバーで保護されたリアインターフェイス

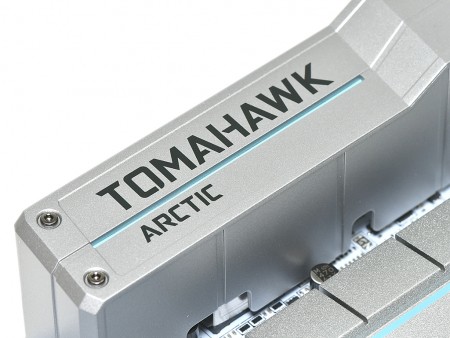

「TOMAHAWK ARCTIC」のロゴが大きくデザインされた専用カバーを実装

バックパネルインターフェイス部には、「TOMAHAWK ARCTIC」のロゴがデザインされた専用カバーを実装。各種コネクタの保護はもちろん、基板全体の統一感あるカラーリングにも一役買っている。またMSIが「Lightning USB 3.1 Gen2」と呼ぶ、ASMedia「ASM2142」（PCI-Express3.0x2/16Gbps）によるUSB3.1 Gen.2（Type-A/Type-C）ポートを搭載。従来コントローラより帯域幅が広く、複数の機器を同時に利用した場合でも転送速度の低下を抑えることができる。

リアインターフェイスはUSB3.1 Gen.2×2（Type-A/Type-C）、USB3.1 Gen.1×4、USB2.0×2、PS/2×1、ギガビットLAN×1、オーディオ端子×5、S/PDIF端子×１、DVI-D×１、HDMI×１
コネクタカバーでは、リアインターフェイスだけでなく、周辺に実装される多数のICチップも保護している

搭載パーツやチップ群をまとめてチェック

画像セッションのラストは、基板上に実装されているICチップやコネクタなどをまとめて紹介していこう。

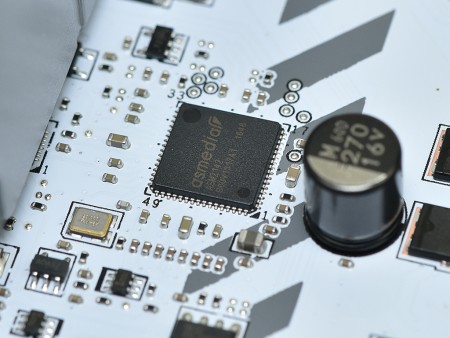

帯域幅16GbpsのPCI-Express3.0（x2）接続に対応するASMedia製USB3.1 Gen.2チップ「ASM2142」
ギガビットLANコントローラIntel「I219V」	PC不調時の問題の切り分けを簡単に行うことができる「EZ Debug LED」
I/OコントローラNuvoton「NCT6795D-M」	市販の5050 RGB LEDストリップに対応するLEDコネクタ
NIKO-SEMI製N- & P-Channel MOSFET「P5003QVG」	NIKO-SEMI製MOSFET「PK6328BA」
計6基ある4pinファンコネクタには、すべてファンファンコントローラNuvoton「3947SA」を搭載
128MbitのシリアルフラッシュメモリWinbond「W25Q128FVSQ」	RS-232Cドライバ/レシーバBCD Semiconductor「AZ75232GS」
3A対応のリニアレギュレータGStek「GS7133」
1Mbit CMOSシリアルフラッシュMXIC「MX25L1006E」	チップセットLED用の2pin電源コネクタ
	PCI-Express3.0対応スイッチチップTexas Instruments「HD3SS3415」
