エルミタ的速攻撮って出しレビュー Vol.556
2017.04.03 更新
文：エルミタージュ秋葉原編集部 絵踏 一
 |
トップカバーは、2個のネジを取り外すだけでスライド開放可能。早速内部の搭載イメージを眺めてみよう |
続いては、筐体のカバーを取り外して「GA-H110MSTX-HD3-ZK」の内部を観察してみよう。さすがは容量2リットルの省スペース筐体に搭載されているとあって、内部にも無駄が少ない。それでいて2.5インチドライブをデュアル搭載できるベイを備えるなど、拡張性にもしっかり配慮されている。
 |
|

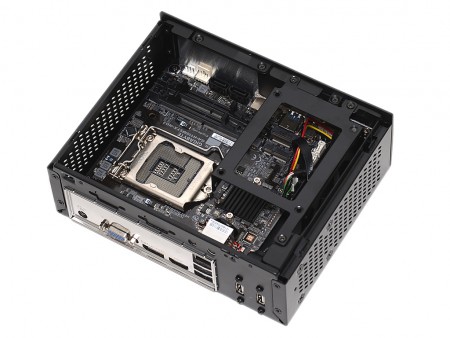

| 5インチ角のマザーボードを採用するMini-STX環境だけに、ケース内部は非常にタイトな構造になっている | |
 |
|

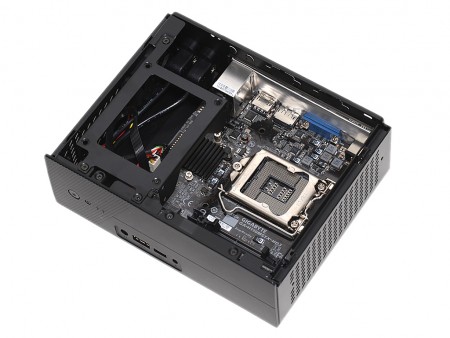

| まるで弁当箱のようにギッチリ詰まった構成パーツ。クーラーやストレージを搭載すれば、さらに密度は上がるだろう | |
 |
 |
| フレーム3箇所にネジ止めされていた2.5インチベイ。9.5mm厚のドライブなら2台を搭載できる | |
 |
|

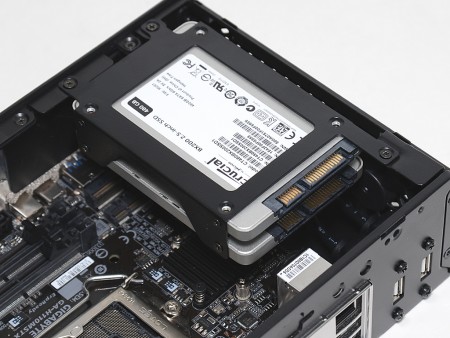

| デュアルドライブを実際に組み込んでみる。コネクタ部分にも余裕があり、無理なテンションがかかったりする心配はないようだ | |
 |
|

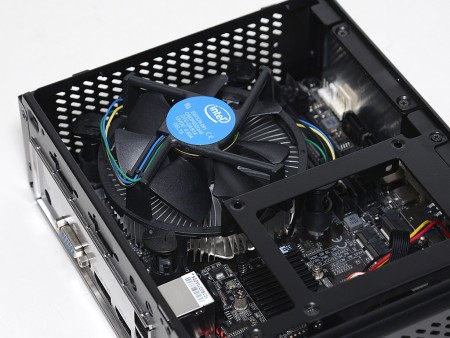

| クーラーは、Intelのリテールクーラーが使用可能。もちろんそれと同等もしくは小さいトップフローモデルであれば、問題なく搭載できるだろう | |
 |
 |
| フロントとリアパネルから伸びるケーブル周りをチェック。フロントの電源・リセットボタン用のコネクタと、ケースに実装されたピンヘッダのUSB2.0×2をマザーボードに接続する必要がある | |
